Astralpool Kunststoff-Einbauteileset Slim für Pools bis 3x6 m
* inkl. MwSt., zzgl. Versandkosten
Gern beraten wir Sie in einem persönlichem Gespräch.

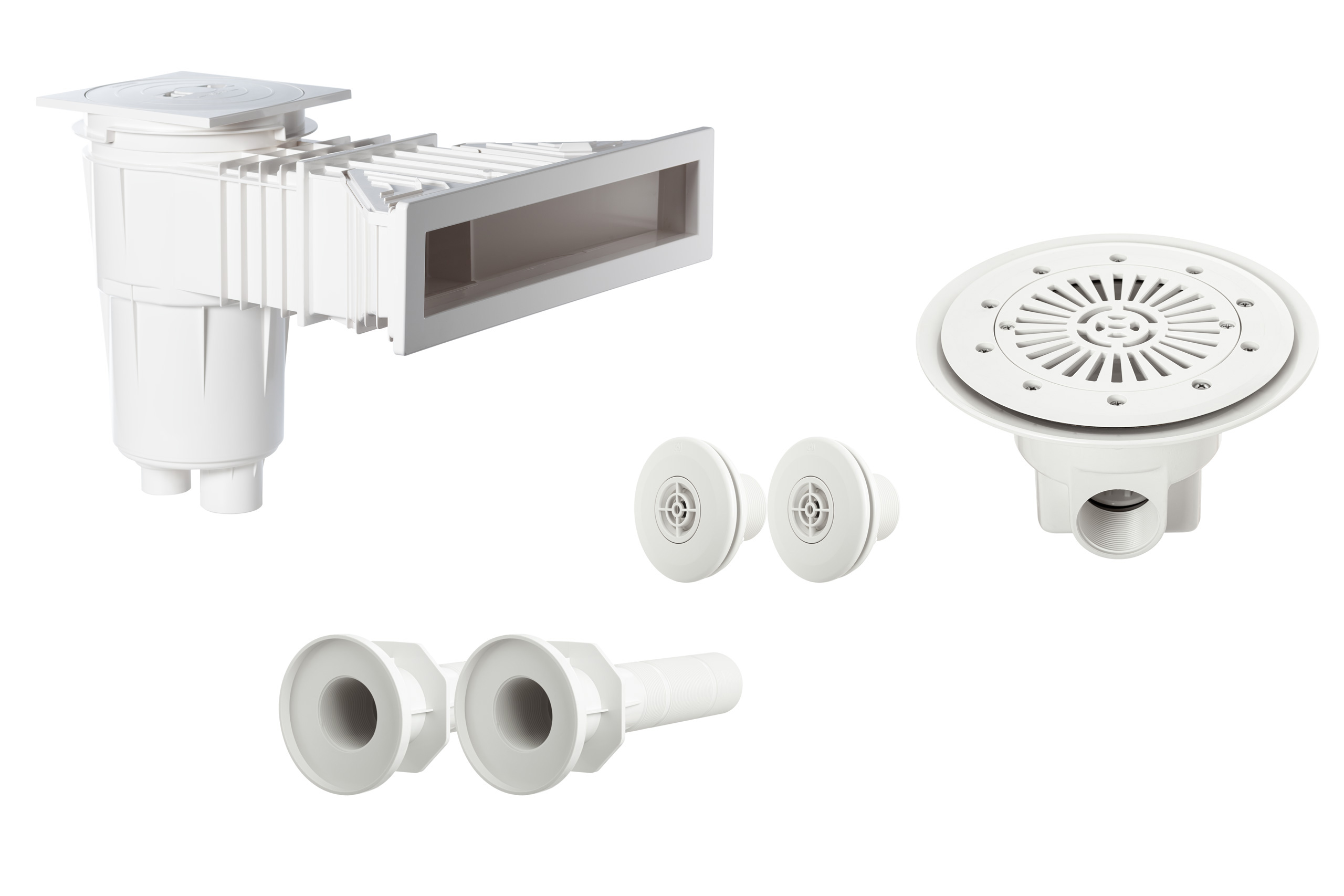

bestehend aus:
1x Astralpool Skimmer Typ 17.5L Slim, weiß (56176)
2x Astralpool Einlaufdüse Multiflow mit Gitter, weiß (00330VV99)
2x Astralpool Kunststoff-Wanddurchführung aus ABS (15663)
1x Astralpool Bodenablauf, weiß (00270)
Astralpool Oberflächenabsauger Skimmer Typ 17.5L Slim
Hergestellt aus ABS-Kunststoff. Ausführung mit Deckel, Filterkorb, Saugplatte. Sowie Schrauben, Dichtungen und Flanschrahmen bei Skimmern für Betonbecken mit Folie.
Anschlußmöglichkeiten
• 1½" Innengewinde
• 2" Innengewinde
• Überlauf mit d= 32 mm Klebemuffe
Der Skimmer dient zum Absaugen der Oberfläche im Schwimmbecken. Dabei wird der Skimmer mittig zur Wasserlinie positioniert.
Zeichnung
Einlaufdüse Multiflow mit Gitter, inkl. Kontermutter
Hergestellt aus ABS weiß, mit Gewindehülsen für die Flanschbefestigung. Anschluss 2“ Außengewinde, Ø50 mm Klebemuffe innen. Komplett mit Flansch, Dichtungen und Schrauben. Zur Installation in Wanddurchführung 15663. Gitterschlitzbreite < 8 mm.
MULTIFLOW SYSTEM
Die Öffnung von Ø14 mm der Multiflow-Kugel kann mit Hilfe eines Stempels auf 20 mm oder 25 mm vergrößert und damit die Durchflussmenge erhöht werden.
Maximal empfohlene Durchflussmenge von 4 m/s:
Ø14 mm = 2,2 m³/h
Ø20 mm = 4,5 m³/h
Ø25 mm = 7 m³/h
Zeichnung
Kunststoff Wanddurchführung aus ABS
Mauerdurchführung aus ABS mit angegossener rechtwinkliger Platte als Verdrehschutz beim Eingiessen in eine Wand.
Anschlüsse
Rohrseite: 2" AG / d= 50mm Klebemuffe
Düsenseite: 2" IG
Länge: 300 mm Länge, kürzbar
Bodenablauf Komplett aus weißem ABS
Komplett mit Flanschsatz, Dichtungen, Schrauben, (mit Gewindeinserts). Seitlicher Abgang 2“, der von innen zur Druckprüfung verschlossen werden kann. Abgang nach unten 1½“ zur Verbindung mit hydrostatischem Ventil und Drainagerohr. Saugleistung 0,5 m/s. Maximal empfohlene Durchflussmenge: 13 m³/h. Zur kompletten Entwässerung muss der Bodenablauf bündig mit dem Beckenboden installieren werden.
!!!Besonders geeignet für Folienbecken, da dieser komplett ebenerdig in die Bodenplatte eingebracht werden kann!!!!
Zeichnung
Hintergrundinformation / Fachwissen
Was ist ABS Kunststoff ? Aus welchem Werkstoff sind meine Einbauteile ?
Unsere Kunststoffeinbauteile werden aus hochwertigem ABS gefertigt.
ABS = Acrylnitril - Butadien - Styrol ist ein Thermoplast, bestehend aus ineinander verfilzten, langen Fadenmolekülen, welche nicht miteinander vernetzt sind.
Eigenschaften: schlagzäh, unzerbrechlich, beständig gegen Säuren und Öl.
Sicherheitstechnische Angaben in der Bedienungsanleitung und Anleitungsblättern, die dem Schwimmbecken beigefügt sind.
Vor dem Bau und der Benutzung des Schwimmbeckens müssen sämtliche Informationen in der Betriebsanleitung sorgfältig gelesen und verstanden werden. Warnhinweise, Anleitungen und Sicherheitsrichtlinien umfassen einige allgemeine Risiken in Bezug auf Freizeitbeschäftigung im Wasser, sie können jedoch nicht sämtliche Risiken und Gefährdungen in allen Fällen behandeln. Bei jeglicher Aktivität im Wasser wird Vorsicht, gesunder Menschenverstand und gutes Urteilsvermögen walten gelassen. Diese Angaben und Anleitungen müssen für die spätere Nutzung aufbewahrt werden.
Sicherheit von Nichtschwimmern:
• Es ist jederzeit eine ständige, aktive und wachsame Beaufsichtigung schwacher Schwimmer und Nichtschwimmer durch eine sachkundige erwachsene Aufsichtsperson erforderlich (es wird daran erinnert, dass das größte Risiko des Ertrinkens bei Kindern unter 5 Jahren besteht).
• Es wird eine sachkundige erwachsene Person bestimmt, die das Becken überwacht, wenn es benutzt wird.
• Schwache Schwimmer oder Nichtschwimmer sollten persönliche Schutzausrüstung tragen, wenn sie ins Schwimmbecken gehen.
• Wenn das Schwimmbecken nicht benutzt oder überwacht wird, werden sämtliche Spielsachen aus dem Schwimmbecken und seiner Umgebung entfernt, um zu verhindern, dass Kinder davon angezogen werden.
Sicherheitsvorrichtungen:
• Es wird empfohlen, eine Absperrung zu errichten (und sämtliche Türen und Fenster zu sichern, sofern zutreffend), um unberechtigten Zutritt zum Schwimmbecken zu vermeiden.
• Absperrungen, Beckenabdeckungen, Alarmanlagen oder ähnliche Sicherheitsvorrichtungen sind sinnvolle Hilfsmittel, ersetzen jedoch keine ständige und sachkundige Überwachung durch erwachsene Personen.
Sicherheitsausrüstung:
• Es wird empfohlen, Rettungsausrüstung (z. B. einen Rettungsring, Sanikasten) in der Nähe des Beckensaufzubewahren.
• Ein funktionierendes Telefon und eine Liste von Notrufnummern werden in der Nähe des Schwimmbeckens aufbewahrt.
Sichere Nutzung des Schwimmbeckens:
• Sämtliche Nutzer, insbesondere Kinder, werden dazu ermuntert, schwimmen zu lernen.
• Jeder der ein Schwimmbecken benutzt soll Erste Hilfe Maßnahmen (Herz-Lungen-Wiederbelebung) erlernen und diese Kenntnisse regelmäßig auffrischen. Das kann bei einem Notfall einen lebensrettenden Unterschied ausmachen.
• Sämtliche Beckenbenutzer, einschließlich Kinder, anweisen, was in einem Notfall zu tun ist.
• Niemals in flaches Wasser springen. Das kann zu schweren Verletzungen oder zum Tode führen.
• Das Schwimmbecken nicht benutzen, wenn man unter dem Einfluss von Alkohol, Drogen, Betäubungsmitteln, Medikamenten oder anderen Substanzen steht, welche die Fähigkeit zur sicheren Nutzung des Beckens beeinträchtigen können.
• Beckenabdeckungen vor dem Betreten des Schwimmbeckens vollständig von der Wasseroberfläche entfernen, wenn sie verwendet werden.
• Die Nutzer des Schwimmbeckens werden vor durch das Wasser verbreiteten Krankheiten geschützt, indem das Wasser stets aufbereitet und hygienisch unbedenklich gehalten wird. Die Richtlinien zur Wasseraufbereitung in der Gebrauchsanleitung werden zu Rate gezogen und eingehalten.
• Chemikalien (z. B. Produkte für die Wasseraufbereitung, Reinigung oder Desinfektion) außerhalb der Reichweite von Kindern aufbewahren.
• Abnehmbare Leitern sind auf einer waagerechten Fläche anzuordnen.
• Die nachstehenden nachstehenden Sicherheitszeichen müssen verwendet werden:
| Die Zeichen (in Bild B.1a und Bild B.1.b) sind an einer gut sichtbaren Stelle innerhalb von 2 m in der Nähe des Schwimmbeckens anzubringen. |
  |
| Es wird empfohlen, das Zeichen (in Bild B.2) an einer gut sichtbaren Stelle innerhalb von 2 m in der Nähe des Schwimmbeckens anzubringen. |
 |
