Bayrol Dosieranlage Analyt 2
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.
Automatisches Mess- und Regelsystem für die Desinfektion mit Chlor (oder Brom). Messung und Regelung von pH-Wert und freies Chlor (freies Brom).
Dosier-Elemente sind im Lieferumfang nicht enthalten.
Der neue Analyt ist ein hocheffizientes und präzises Mess-, Regel- und Dosiersystem für die automatische Poolwasserpflege. Darüber hinaus kann der Analyt kann durch seine vielfältigen und flexiblen Anschlußmöglichkeiten für externe Zusatzgeräte zu der Zentrale des Poolsystems ausgebaut werden. So ist es beispielsweise möglich, die Umwälzpumpe des Pools, Beleuchtungen, Beckenheizung und vieles mehr zu schalten. Damit werden viele zusätzliche Steuergeräte weitgehend überflüssig, was sich hinsichtlich der Kosten positiv bemerkbar macht.
Der Analyt lässt sich über den Touchscreen direkt am Gerät oder durch ein über ein lokales Netzwerk angebundenes browserfähiges Gerät wie z.B. einen PC im Leitstand, ein Tablet-Computer oder ähnliches bedienen. Ist für das lokale Netzwerk ein Internetanschluß vorhanden, so kann der Analyt auch vollständig und von überall aus über das Internet bedient werden. Die Bedienung des Analyt geschieht im Fernzugriff auf die gleiche Weise als stünde man vor dem Gerät selbst. Diese ständige Verfügbarkeit der relevanten Informationen steigert die Betriebssicherheit der Beckenanlage enorm. Über mögliche Alarme informiert der Analyt am Gerät akustisch und mit blinkender Anzeige, bei Fernzugriff auch per email. Mit einem mobilen Zugriffsgerät wie z.B. einem Smart Phone hat man die Wasserpflege auch auf einem Rundgang immer voll im Griff.

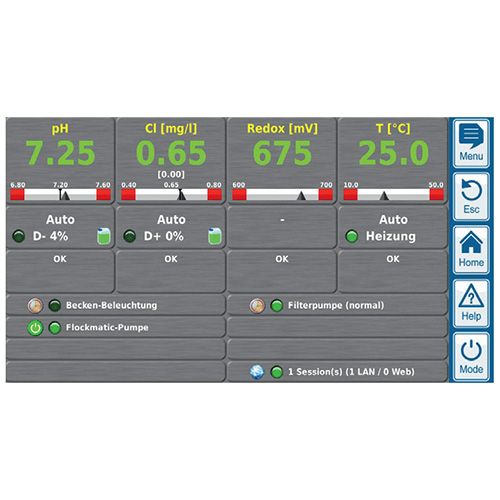

Mit der graphischen Messwerterfassung lassen sich alle Messwerte über einen Zeitraum von etwa einem Jahr direkt am Gerät anzeigen. Zusammen mit dem Event-Log lässt sich so ein exaktes Bild der Betriebshistorie erstellen. Alle gespeicherten Werte sind über die USB-Schnittstelle oder Online ausles- und archivierbar.
Die beim Analyt eingesetzte Chlor-Messzelle arbeitet nach dem potentiostatischen Messprinzip. Die Elektroden bestehen aus Gold und Platin. Diese hochwertige Kombination ermöglicht es, den Gehalt an freiem Chlor besonders selektiv und ausgesprochen präzise zu messen. Die Messzelle ist druckfest, selbstreinigend und langlebig. Im Wartungsfall sind alle Teile leicht zugänglich und leicht zu demontieren, was die Betriebsunterbrechung im Wartungsfall auf ein Minimum verkürzt.
Als anzusteuernde Dosierpumpen können alle Arten von Pumpen verwendet werden. Geschalten werden können die Pumpen über die Versorgungsspannung oder potentialfrei darüber hinaus besteht die Möglichkeit, bei Membrandosierpumpen die einzelnen Hübe direkt anzusteuern. Ebenso können Pumpen über die 0/4 – 20 mA Schnittstelle angebunden werden.

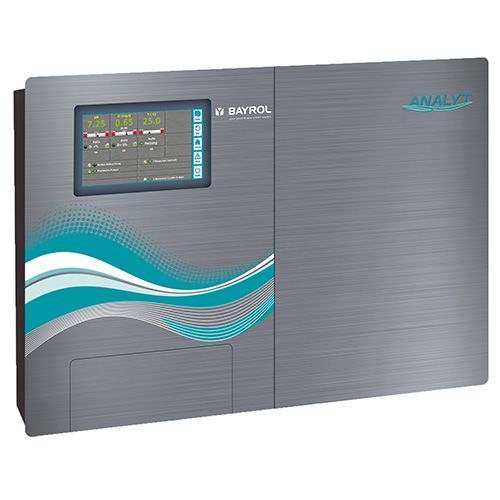

Die moderne und äußerst hochwertige Technik des Analyt ist in einem modernen Gehäuse von bestechender Eleganz verpackt. Dieses Gehäuse unterstreicht nicht nur den optischen Reiz des Gerätes sondern trägt auch zum Schutz der empfindlichen Messensorik bei. Trotz dieses wirksamen Schutzes gelingt der Zugriff auf die Messensorik mit einem Handgriff. Dadurch bleibt die Kontrolle, Kalibrierung und Wartung aller Elektroden schnell und einfach.
Technische Daten:
- Anzeige: Hochauflösendes TFT-Display mit VGA-Auflösung (800 x 400), grafikfähig, Format 16:9
- Bedienung: Touch-Screen Bedienung, Menüauswahl per ICONS, zusätzlich 5 Hot-Keys für oft verwendete Funktionen, kontextbezogene Hilfefunktion
- Bediensicherheit: 5-stufiger Passwortschutz, konfigurierbar für direkten Zugriff und Fernzugriff
- Sprachauswahl: 16 Sprachvarianten auswählbar
- Messgrößen/-bereiche:
pH 0 – 10 (temperaturkompensiert)
Redox 0 – 1.000 mV (nur Analyt 3)
Freies Chlor 0,01 – 10 ppm / mg/l
Temperatur 2x 0 – 50 °C, 1x 0 – 75 °C - Messverstärker-Toleranzen:
pH, Chlor und Redox (nur Analyt 3) max. +/- 0,2 % vom Messbereichsendwert
Temperatur max. +/- 0,5 °C - Messeingänge:
pH und Redox über BNC
Temperatur und Chlor über Klemme - pH-Wert Messung:
Messung über Einstabmesskette (Glaselektrode)
Einseitenregelung; Zweiseitenregelung optional
Messbereich pH: 0 – 10 pH (temperaturkompensiert)
Auflösung pH: 0,1 pH
Kalibrierung pH: 1- oder 2-Punkt-Kalibrierung - Chlor Messung:
Messung über offene, druckfeste potentiostatische Messzelle (3 Elektrodensystem)
Einseitenregelung
Messbereich Cl: 0,01 – 10 mg/l
Auflösung Cl: 0,01 mg/l
Kalibrierung pH: 1-Punkt-Kalibrierung - Temperaturmessung:
Messung an der Messzelle über Sensor PT 1000
2 weitere Temperaturmessungen möglich (PT1000, KTY83 und KTY16 möglich)
Messbereich T: 2 x 0 – 50 OC; 1 x 0 - 75 OC
Auflösung T: 0,1 OC
Kalibrierung Cl: 1-Punkt-Kalibrierung - Regelungscharakteristik (pH und Chlor): Proportionalregelung
- Dosierausgänge:
3 Relais-Schaltausgänge
Potentialfrei oder 230V~ (max. 2A)
Pulsweiten- oder Pulsfrequenz-Ansteuerung (max. 240 Pulse/Minute) - Eingänge / Ausgänge für Zusatzfunktionen:
4 universelle Schalteingänge (potentialfrei)
4 universelle Relais-Schaltausgänge, potentialfrei oder 230V~ (max. 4A)
Unbenutzte Dosierausgänge - Überwachungsfunktionen:
Durchfluss Messwasserkreis
Druckschalter (optional)
Niveau pH
Niveau Desinfektion - Signalstromausgänge: bis zu 8 x 0/4 – 20 mA (optional)
- Alarmrelais: Potentialfrei oder 230V~ (max. 4A)
- Erweiterungen: 3 Steckplätze für Erweiterungs-Module
- Stromausgänge: 0/4-20mA Steckmodul PM5-SA4 KONVERTER 0/4-20MA (Art.-Nr. 127011), vier Stromausgänge 0/4-20mA (optional); 1 oder 2 Module bestückbar
- Schnittstellen: LAN (RJ45) 100Mbit/s (mindestens CAT5-Verkabelung), USB, CAN, SD-Kartenslot, RS-485 Datenschnittstelle (optional)
- Kommunikation: Embedded Web-Server und Web-basierte grafische Benutzeroberfläche
- Betriebstagebuch: Speicherung aller relevanten Events über 1 Jahr
- Elektrischer Anschluß: 100 – 240 V~, 50/60 Hz
- Temperaturbereiche: Betriebstemperatur 0 °C – 50 °C, Lagertemperatur -20 °C – 70 °C
- Luftfeuchtigkeit: 0 – 90%, nicht kondensierend
- Schutzart Controller: IP 65
- Schutzart Pumpengehäuse: IP 65
- Maße: 715 x 495 x 125 mm (BxHxT)
Features im Überblick:
- Großer und übersichtlicher 7" (17,8 cm) TFT Wide VGA Display mit LED Hintergrundbeleuchtung
- Einfache und intuitive Bedienung über Touchscreen
- Weitreichende, kontextbezogene Hilfefunktion
- Vielfältige Anschlußmöglichkeiten zur Steuerung von externen Zusatzgeräten
- Möglichkeit für vollen Fernzugriff aus lokalem Netzwerk oder Internet in Real-Time durch embedded Webserver.
- Vielfältiger Passwortschutz durch verschiedene Bedienerebenen
- Messung von pH-Wert und Chlor/Brom (nur Analyt 3 zusätzlich Redox)
- Analyt 3 und Analyt 3 Hotel entsprechen der DIN 19 643, ÖNORM M 5872 und SIA 385/1-2000
- Möglichkeit zur 2-seitigen pH-Wert-Regulierung
- Temperaturkompensation des pH-Wertes
- Druckfeste potentiostatische Gold/Platin-Chlormesszelle für präzise und selektive Messung
- Einfache Kalibrierung und Wartung der Chlormesszelle
- Umfangreiche Alarmfunktionen. Alarme können akustisch, optisch, über Relaisausgang und per email (bei Verbindung zum Internet) ausgegeben werden.
- Konfigurierbare grafische Darstellung der Messwerte mit Langzeit-Speicherung aller Messwerte
- Weitreichende Langzeit-Logbuchfunktion zur Speicherung der Betriebshistorie
- Graphische Anzeige der Messwerte
- Datenexport (z.B. Messwerte) über USB oder Internet (bei Verbindung zum Internet)
- 0/4-20mA Ausgang (optional), 4-fach oder 8-fach
- 4 universelle Schalteingänge (potentialfrei)
- Zur Berechnung der Dosierleistung kann die Förderleistung der verwendeten Dosierpumpen in die Software eingegeben werden
- Steuerung der Dosierpumpen über Signal Ein/Aus oder direkte Ansteuerung der Hübe bei Membrandosierpumpen
- Messzelle mit Probenentnahmehahn und Durchflussüberwachung und -einstellung
- Eco-Mode zum Abschalten des Displays
- Möglichkeit zur Steuerung einer Flockmitteldosierpumpe
- Einfacher und schneller Zugriff auf die Messsensorik
- Elegantes Design
Lieferumfang

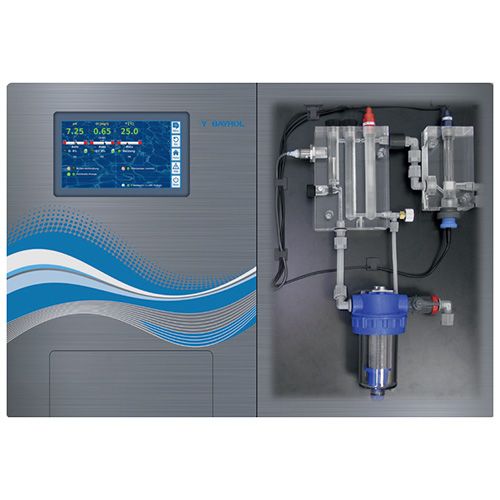

- Analyt Controller, montiert auf Platte incl. 2-teiligem Gehäuse
- Messsensorik für pH-Wert und freies Chlor über potentiostatische Chlormesszelle
- Bedienungsanleitung
- Montagematerial
