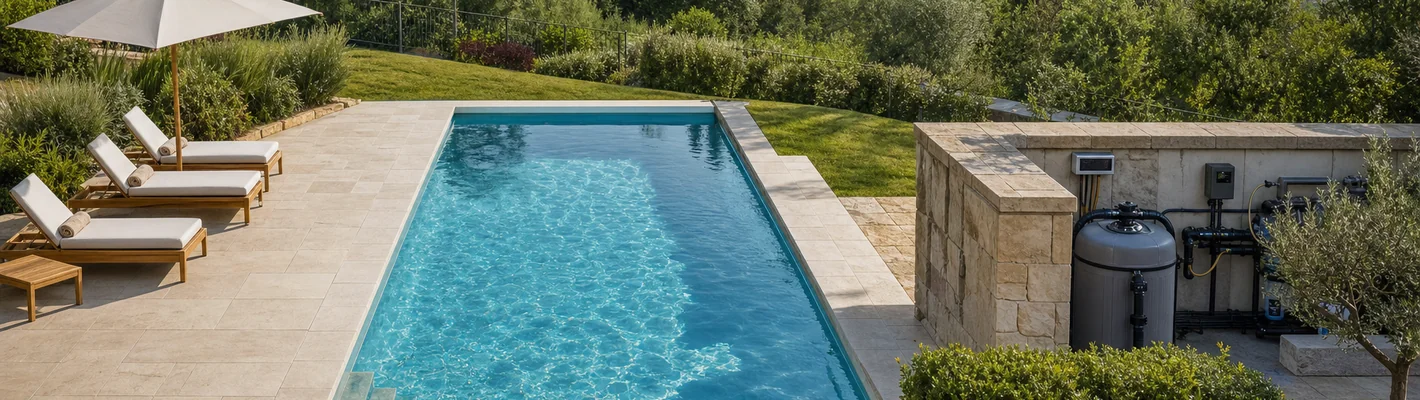

3D-Visualisierung
3D-Zeichungen von Schwimmbecken + Einbauteilen
Hier finden Sie einige Beispiele für verschieden Einbausituationen von Schwimmbadetechnik. Alle Angaben und Bilder sind unverbindlich und dienen lediglich als Beispiel. Für individuelle Anpassungen an Ihr Projekt fragen Sie bitte Ihren Fachberater !
3D Einbauteile in Schwimmbecken 4x8
Einbauschema Schwimmbecken 4x8 Bilder (Vergrößerte Ansicht durch anklicken):
Skimmer :
Skimmer Detail :
Skimmer mit Verrorhung :
Oberflächenabsauger in Treppe
Einlaufdüsen Aufteilung 2x2 :
Geweih Einlaufdüsen :
Schnitt durch Einlaufdüsen :
Schnitt durch Einlaufdüsen :
Bodenablauf in Bodenplatte :
Bodenablauf Detail :
Bodenablauf Schnitt 2 :
Chlordosierer im Bypass :
Längsschnitt Schwimmbecken :
Längsschnitt Schwimmbecken :
Schnitt Ecke durch UWS
Technikraum :
Bei dem hier gezeigten Technikraum handelt es sich um eine Beispielinstallation für private Schwimmbecken von ca. 3,5*7,0 - 5*10 m.Die Verrohrung ist für 2 Skimmer, 1 Bodenablauf, 1 Bodensaugeranschluss sowie 2 x 2 Einlaufdüsen konzipiert.
3D Technikraum
Schwimmbecken Technikraum Planung (Vergrößerte Ansicht durch anklicken):
Technikraum :
Technikraum an Pool :
Ansicht Technikraum :
Technikraum mit Pumpensumpf :
Draufsicht Technikschacht :
Ansicht Bypässe :
Ansicht Ansaugverrohrung :
Saugleitung mit Kugelhahn :
Ansaugung :
Verrorhung Pumpe / filter
Bypassverrohrung :
Chlordosierer im Bypass :
Düsenleitung Aufteilung :
Technikraum Schnitt :
Technikraum Schnitt :
Technikraum :
Bei dem hier gezeigten Technikraum handelt es sich um eine Beispielinstallation für private Schwimmbecken von ca. 3,5*7,0 - 5*10 m. Die Verrohrung ist für 2 Skimmer, 1 Bodenablauf, 1 Bodensaugeranschluss sowie 2 x 2 Einlaufdüsen konzipiert.
