Hier finden Sie prinzipielle Informationen zur Wasseraufbereitungssystemen und Installation im Technikraum. Zur Wasseraufbereitung im Schwimmbadbereich gibt es verschiedene Möglichkeiten.
Die am meisten verwendete Variante in privaten Schwimmbecken ist die Sandfilteranlage, diese besteht aus einem Filterbehälter und der dazu passenden Füllung aus Quarzsand sowie der Filterpumpe / Schwimmbadpumpe.
Diese Filterkessel werden meist aus Kunststoff oder Edelstahl gefertigt. Als Alternative zum Sandfilterbehälter findet man oft den Kartuschenfilter, dieser besteht ebenfalls meist aus einem Filterkessel aus Kunststoff, in ihm befinden sich die Kartuschen welche eine wesentlich höhere Filtrationsschärfe ermöglichen.
In einigen Fällen wird auch der Kieselgurfilter bevorzugt, hierbei sollte jedoch beachtet werden das dieser von der Handhabung nicht so einfach ist wie der Kartuschen- oder Sandfilter.

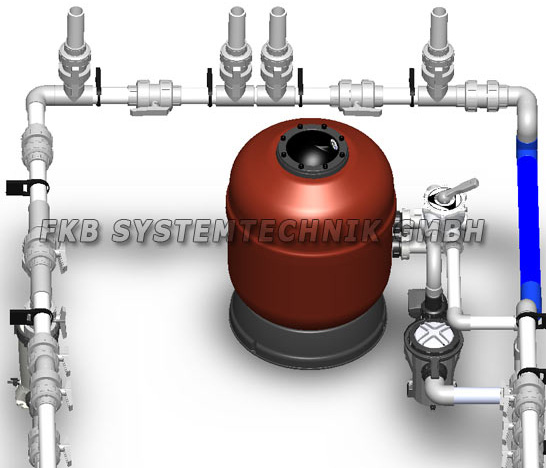

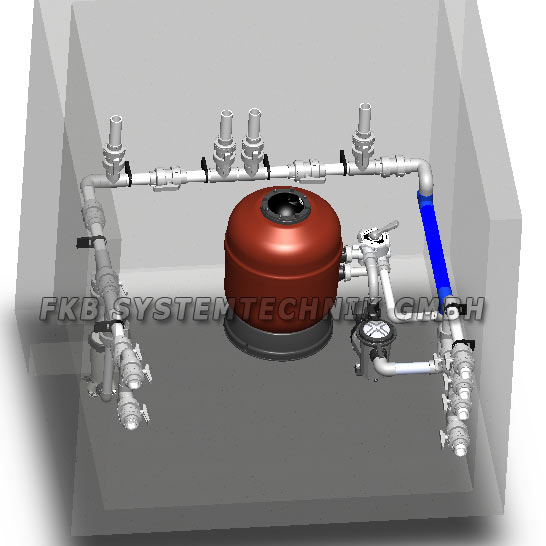

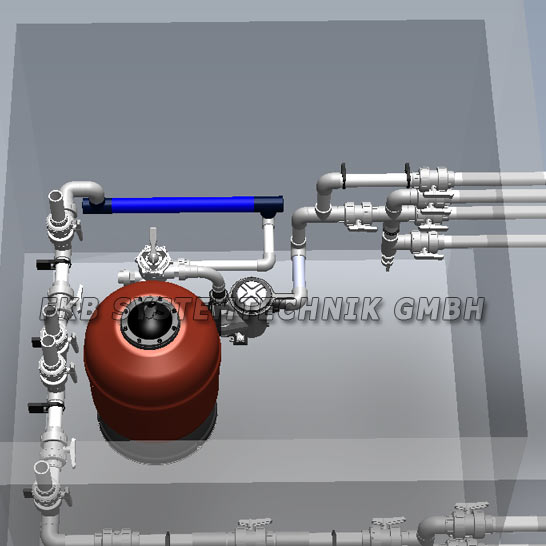

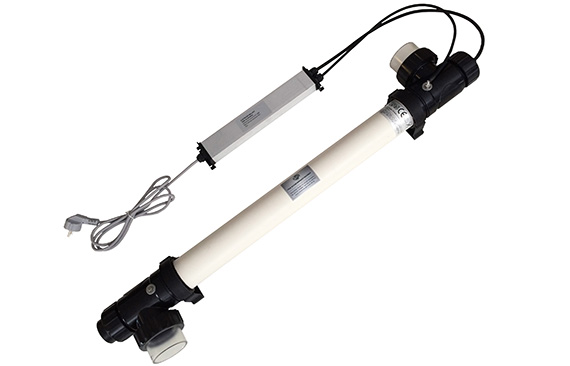

Nebenstehendes Bild zeigt eine Sandfilteranlage mit Ansaugverrohrung, UV-Lampe, Bypässen und Chlordosierer.
Im Technikraum befindet sich auf der Saugseite die Ansaugverrohrung, bei dieser werden Skimmer, Bodenablauf und ggf. Sauganschluss zusammengeführt und in einer Leitung zur Saugseite der Pumpe geführt.
Um die Funktionalität der einzelnen Absaugelemente zu gewährleisten und den jeweiligen Volumenstrom einzustellen sollte jede Leitung über einen Absperrhahn verfügen.

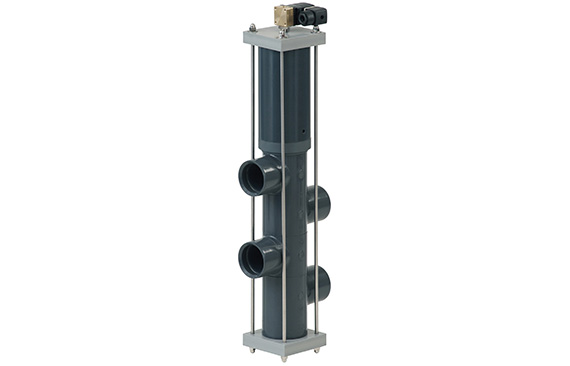

Die Verbindung der Pumpe mit dem Filter erfolgt über ein 6-Wegeventil, welches verschiedene Schaltstellungen hat.
Nach diesem wird das Wasser zu den Einlaufdüsen geführt. Für die Einbindung von Solaranlage / Wärmetauscher / Wärmepumpe oder anderen Zusatzelementen werden i.d.R. Bypässe installiert.
Diese ermöglichen das Absperren und die Einstellung des Volumenstromes über diese Elemente.
Im Beispiel sind 2 Bypässe bsp. für eine Solaranlage und eine Wärmepumpe oder Wärmetauscher enthalten. In den meisten Installationen wird nur 1 Bypass eingebaut.

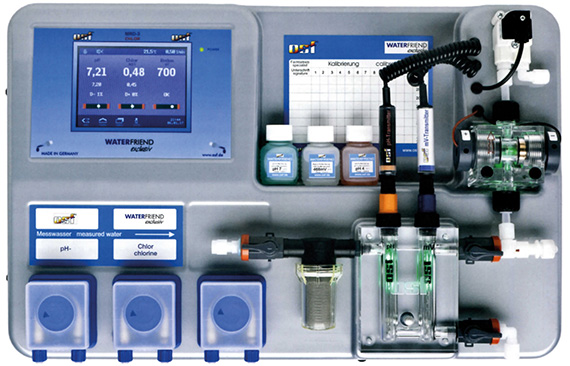

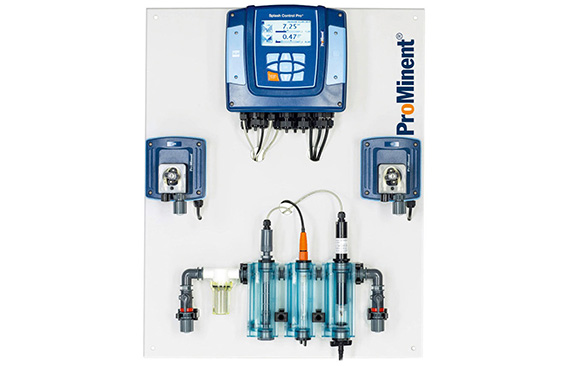

Im Technikraum werden als letztes in Flussrichtung immer die Dosiereinrichtungen eingebunden.
In unserem Beispieltechnikraum ist ein Chlordosierer im Bypass dargestellt.
Die gezeigte Verrohrung wird auf obere und untere Einlaufdüsen über einen Kugelhahn aufgeteilt.
Für jedes frostgefährdete Elemente sollte in Aussenbereich eine Entleerungsmöglichkeit bereitgestellt werden. Dies kann man über einen Kugelhahn DN20/25 oder KFE-Hahn realisieren.
weitere Bilder (vergrößerte Ansicht durch anklicken)
Technikraum

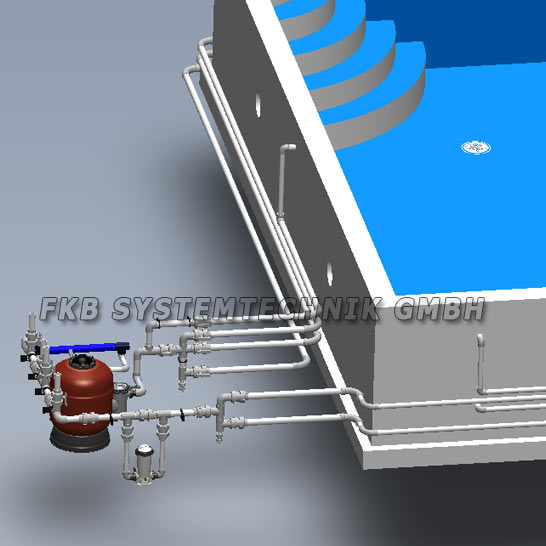

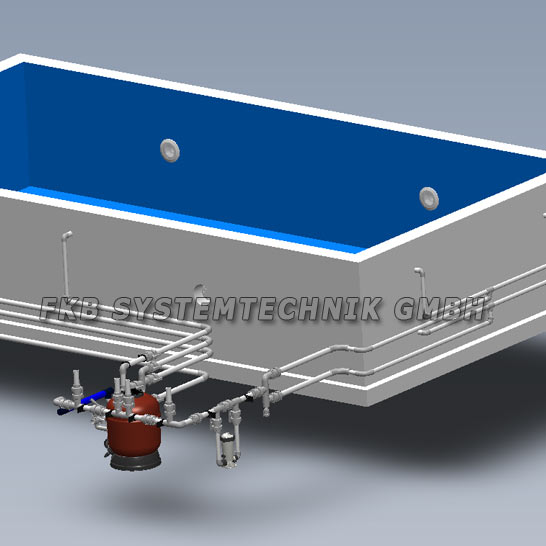

Technikraum an Pool

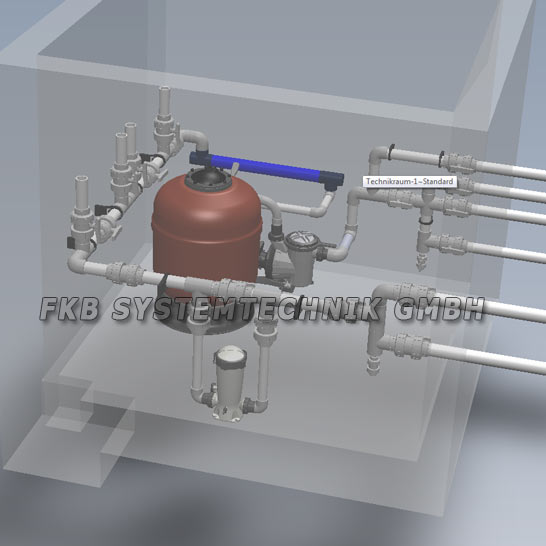

Ansicht Technikraum
Technikraum mit Pumpensumpf

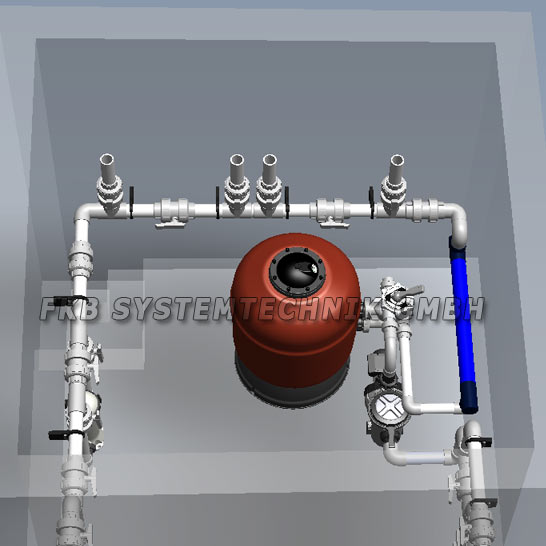

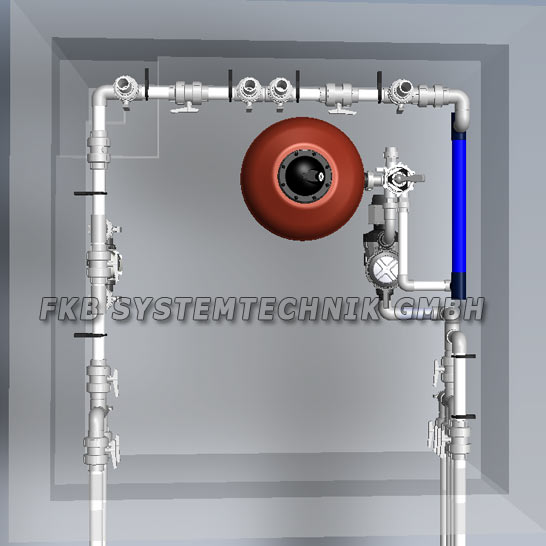

Draufsicht Technikschacht
Ansicht Bypässe
Ansicht Ansaugverrohrung
Saugleitung mit Kugelhahn
Ansaugung

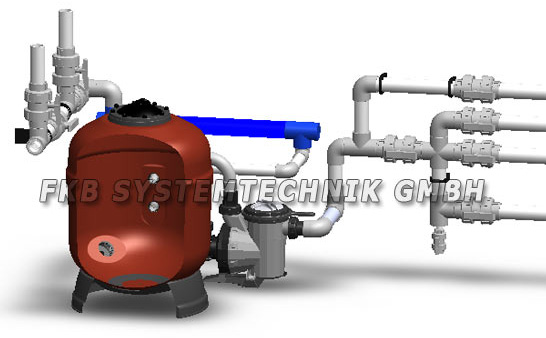

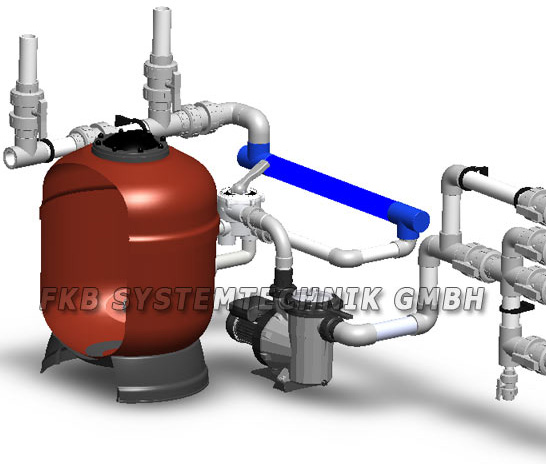

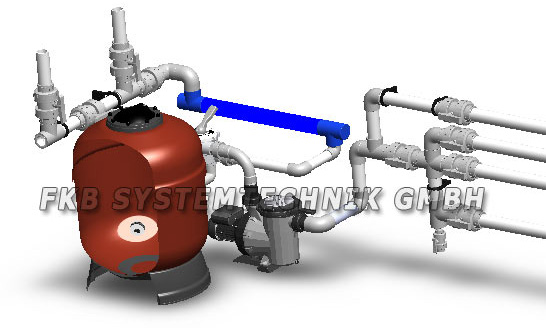

Verrohrung Pumpe / Filter
Bypassverrohrung

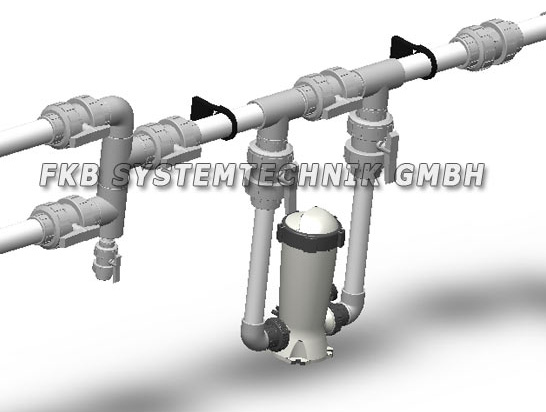

Chlordosierer im Bypass
Düsenleitung Aufteilung

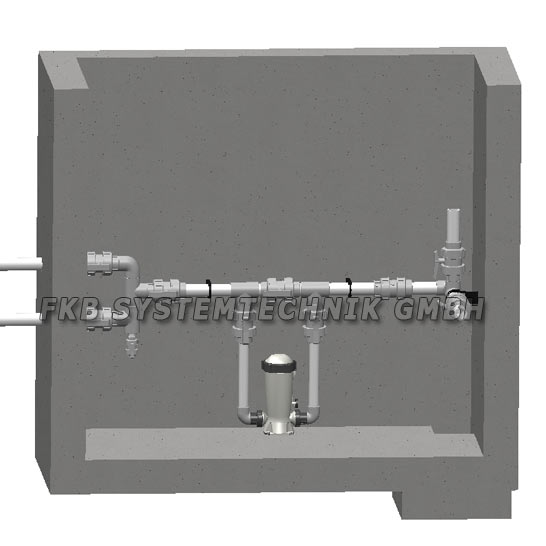

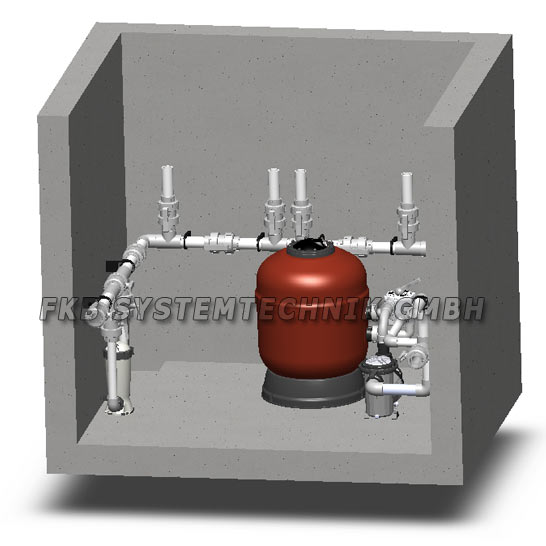

Technikraum Schnitt
Technikraum Schnitt
Technikraum
Bei dem hier gezeigten Technikraum handelt es sich um eine Beispielinstallation für private Schwimmbecken von ca. 3,5*7,0 - 5*10 m . Die Verrohrung ist für 2 Skimmer, 1 Bodenablauf, 1 Bodensaugeranschluss sowie 2 x 2 Einlaufdüsen konzipiert.
Bei öffentlichen Bädern werden Hochschicht- und Mehrschichtfilterbehälter verwendet, diese verfügen über mehrer Schichten an Quarzsand in verschiedenen Körnungen und ggf. weiterem Filtermaterial wie z.B. Aktivkohle. Auch für den Schwimmteich bzw. Koiteich sind spezielle Filteranlagen erhältlich, hierbei empfiehlt sich die Verwendung einer Bead-Filteranlage, diese ist mit einer Füllung aus kleinen Kunststoffkugel ausgestattet, auf diesen bildet sich ein Biofilm welche zur Reinigung des Wassers beiträgt. Produkte finden Sie in unserem Onlinekatalog in der Kategorie Schwimmbadtechnik oder Filteranlagen/Pumpen .
