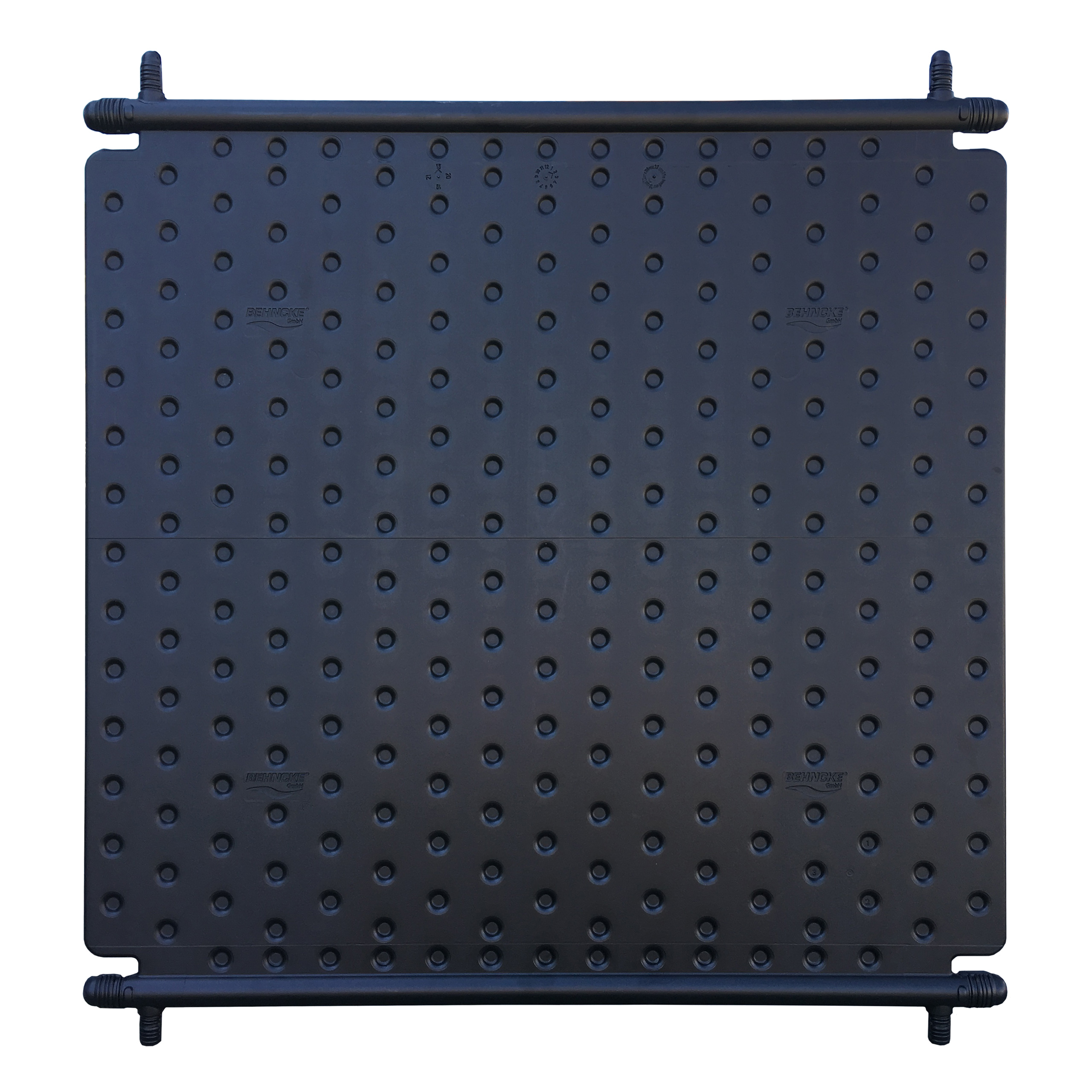

Pool Solaranlage Sun Plate Kollektor 109x110cm
138,00 €*
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.
 |
Pool Solaranlage Sun Plate Kollektor 109x110cmSun Plate Preis inkl. 2 Verbinder - bitte Raster bei der Bestellung angeben!
|
Schwimmbad-Absorber Sun Plate - für solare Schwimmbadwasser-Erwärmung
Der Schwimmbadabsorber Behncke Sun Plate besteht aus hochwertigem High Density-Polyethylen (HDPE) zur umweltfreundlichen und energiesparenden Erwärmung von Schwimmbadwasser. Mit nur einem Absorbertyp können alle Montageanwendungen realisiert werden, da 8 variable Abgänge am Absorber vorhanden sind. Eine einfache Montage ist somit garantiert. Das Sun Plate zeichnet sich durch seine optimale Absorbergröße von 1,19 m² sowie durch einen hohen Wirkungsgrad aus. Er wird vollflächig durchströmt, ist begehbar und eignet sich für den direkten Durchfluss von Schwimmbadwasser. Die spezielle Absorber-Konstruktion mit idealer Wandstärke gewährleistet einen geringen Druckverlust.
 |
 |
| Querschnitt Kollektor | Dachinstallation |
| Sun Plate Premium Kollektor - 1090 mm x 1100 mm | |
|---|---|
| Technische Spezifikationen • Material: UV-resistentes PEHD/HDPE (schwarz) im CoEx-Verfahren • Medium: Schwimmbadwasser • Dimensionen (L x B): 1090 mm x 1100 mm • Bruttofläche: 1,19 m² • Gewicht: 8,5 kg • Füllmenge: 8 l • Durchflussmenge: 120 - 180 l/h x m² • Maximaldruck: 3 bar (Betriebsdruck 1 bar) • Verbindungen: 8, davon 4 mit 40 mm und 4 mit 25 mm |
  |
| Kostensparend |
| • optimale Absorbergröße 1,19 m² • 8 Anschlüsse • nur ein Absorbertyp für alle Montageanwendungen • horizontale und vertikale Montage möglich • geringe Lagerkosten, da nur ein Absorbertyp • höherer Wirkungsgrad als bei anderen Anbietern durch größeren Wasserinhalt (8 l / m²) • geringer Druckverlust durch spezielle Absorberkonstruktion • einfache Verbindung durch robusten Anschlussschlauch • direkter Durchfluss von Schwimmbadwasser |
| Installations-Varianten Solarabsorber | |
|---|---|
| 1.) 3 Senkrecht nebeneinander Verbindungsset für 40 mm Anschlüsse = Anzahl Kollektoren – 1 Endstopfenset für 25 mm Anschlüsse = Anzahl der Kollektoren |
 |
| 2.) 3 Waagerecht nebeneinander Verbindungsset für 40 mm Anschlüsse = 1 Verbindungsset für 25 mm Anschlüsse = Anzahl der Kollektoren – 1 |
 |
| 3.) Waagerecht 4 neben- und 4 übereinander Verbindungsset für 40 mm Anschlüsse = Anzahl der Reihen übereinander Verbindungsset für 25 mm Anschlüsse = (Anzahl der Reihen nebeneinander – 1) x (Anzahl der Reihen übereinander) (bei 1 Reihe waagrecht übereinander benötigt man Endstopfensets 25 mm = Anzahl der Kollektoren) |
 |
| 4.) Senkrecht 4 neben und 4 übereinander Verbindungsset für 40 mm Anschlüsse = Anzahl der Reihen nebeneinander Verbindungsset für 25 mm Anschlüsse = (Anzahl der Reihen übereinander – 1) x (Anzahl der Reihen nebeneinander) |
 |
| Anschlussschema der Solarkollektoren | |
|---|---|
 |
 |
Einzigartig
Das in der Fertigung angewandte CoEx-Verfahren bewirkt einen zweischichtigen Materialaufbau des Absorbers mit unterschiedlichen Werkstoffeigenschaften. Daraus resultieren eine hohe Stabilität und Witterungsbeständigkeit, sowie eine dauerhafte UV-Resistenz, was die Langlebigkeit des Schwimmbadabsorbers HelioPool® garantiert. Das Material ist frostsicher* und begehbar.
Energieeffizient (Beispiel)
In einem Freibad in Arnstorf, Süddeutschland konnten durch den Einsatz des Roth Schwimmbadabsorbers HelioPool® bereits deutliche Einsparungen erreicht werden.
Schwimmbadgröße/-inhalt: 1000 m³
Roth HelioPool®: 142 Stück (ca. 315 m²)
installierte Absorberleistung: 221 kW
Energieeinsparung: 16.000 Liter Heizöl/Jahr
Einsparung CO2-Ausstoß: 42,64 t
|
| Hochwertiges High-Density-Polyethylen (HDPE) ermöglicht die effiziente Aufnahme der Sonnenenergie und Umwandlung in Wärme. |
|
| Die genial einfache Anschlusstechnik ermöglicht schnellste Montage und hohe Variabilität für alle Anforderungen. |
 |
| Das Durchlaufprinzip garantiert eine gleichmäßige Durchströmung und somit wirkungsvolle Energieleistung. |
Schwimmbadwasser mit Sonnenenergie erwärmen - umweltfreundlich und wirtschaftlich.
Das BEHNCKE Sun Plate zeichnet sich durch einen hohen Wirkungsgrad aufgrund der optimal dafür abgestimmten Absorbergrößen von 2,20 m² und 1,19 m² aus. Die Sun Plate wird dabei vollflächig durchströmt, ist begehbar und eignet sich für den direkten Durchfluss von Schwimmbadwasser. Die spezielle AbsorberKonstruktion mit idealer Wandstärke gewährleistet zudem einen absolut geringen Druckverlust.
Für einfache Montage - alles aus einer Hand.
BEHNCKE Sun Plate ist ein modulares KomplettSystem inklusive Verbindungssets und BEHNCKE Solarregelung BW. Für die Montage stehen individuelle BEHNCKE Befestigungskomponenten zur Verfügung, ausgerichtet auf die jeweilige bauliche Anforderung.
Direkte solare Erwärmung von Schwimmbadwasser im Durchlaufprinzip.
Jeder Absorber besitzt 8 Anschlüsse (4 Stück mit 25 mm und 4 Stück mit 40 mm), die je nach Anschlussart variabel belegt werden können. Somit ist nur eine Ausführung notwendig.
Bitte beachten Sie das bei Frost die Absorber restlos zu entleeren sind um Schäden vorzubeugen!
BEHNCKE GmbH
Friedrich-Bergius-Straße 19
85662 Hohenbrunn
Sicherheitstechnische Angaben in der Bedienungsanleitung und Anleitungsblättern, die dem Schwimmbecken beigefügt sind.
Vor dem Bau und der Benutzung des Schwimmbeckens müssen sämtliche Informationen in der Betriebsanleitung sorgfältig gelesen und verstanden werden. Warnhinweise, Anleitungen und Sicherheitsrichtlinien umfassen einige allgemeine Risiken in Bezug auf Freizeitbeschäftigung im Wasser, sie können jedoch nicht sämtliche Risiken und Gefährdungen in allen Fällen behandeln. Bei jeglicher Aktivität im Wasser wird Vorsicht, gesunder Menschenverstand und gutes Urteilsvermögen walten gelassen. Diese Angaben und Anleitungen müssen für die spätere Nutzung aufbewahrt werden.
Sicherheit von Nichtschwimmern:
• Es ist jederzeit eine ständige, aktive und wachsame Beaufsichtigung schwacher Schwimmer und Nichtschwimmer durch eine sachkundige erwachsene Aufsichtsperson erforderlich (es wird daran erinnert, dass das größte Risiko des Ertrinkens bei Kindern unter 5 Jahren besteht).
• Es wird eine sachkundige erwachsene Person bestimmt, die das Becken überwacht, wenn es benutzt wird.
• Schwache Schwimmer oder Nichtschwimmer sollten persönliche Schutzausrüstung tragen, wenn sie ins Schwimmbecken gehen.
• Wenn das Schwimmbecken nicht benutzt oder überwacht wird, werden sämtliche Spielsachen aus dem Schwimmbecken und seiner Umgebung entfernt, um zu verhindern, dass Kinder davon angezogen werden.
Sicherheitsvorrichtungen:
• Es wird empfohlen, eine Absperrung zu errichten (und sämtliche Türen und Fenster zu sichern, sofern zutreffend), um unberechtigten Zutritt zum Schwimmbecken zu vermeiden.
• Absperrungen, Beckenabdeckungen, Alarmanlagen oder ähnliche Sicherheitsvorrichtungen sind sinnvolle Hilfsmittel, ersetzen jedoch keine ständige und sachkundige Überwachung durch erwachsene Personen.
Sicherheitsausrüstung:
• Es wird empfohlen, Rettungsausrüstung (z. B. einen Rettungsring, Sanikasten) in der Nähe des Beckensaufzubewahren.
• Ein funktionierendes Telefon und eine Liste von Notrufnummern werden in der Nähe des Schwimmbeckens aufbewahrt.
Sichere Nutzung des Schwimmbeckens:
• Sämtliche Nutzer, insbesondere Kinder, werden dazu ermuntert, schwimmen zu lernen.
• Jeder der ein Schwimmbecken benutzt soll Erste Hilfe Maßnahmen (Herz-Lungen-Wiederbelebung) erlernen und diese Kenntnisse regelmäßig auffrischen. Das kann bei einem Notfall einen lebensrettenden Unterschied ausmachen.
• Sämtliche Beckenbenutzer, einschließlich Kinder, anweisen, was in einem Notfall zu tun ist.
• Niemals in flaches Wasser springen. Das kann zu schweren Verletzungen oder zum Tode führen.
• Das Schwimmbecken nicht benutzen, wenn man unter dem Einfluss von Alkohol, Drogen, Betäubungsmitteln, Medikamenten oder anderen Substanzen steht, welche die Fähigkeit zur sicheren Nutzung des Beckens beeinträchtigen können.
• Beckenabdeckungen vor dem Betreten des Schwimmbeckens vollständig von der Wasseroberfläche entfernen, wenn sie verwendet werden.
• Die Nutzer des Schwimmbeckens werden vor durch das Wasser verbreiteten Krankheiten geschützt, indem das Wasser stets aufbereitet und hygienisch unbedenklich gehalten wird. Die Richtlinien zur Wasseraufbereitung in der Gebrauchsanleitung werden zu Rate gezogen und eingehalten.
• Chemikalien (z. B. Produkte für die Wasseraufbereitung, Reinigung oder Desinfektion) außerhalb der Reichweite von Kindern aufbewahren.
• Abnehmbare Leitern sind auf einer waagerechten Fläche anzuordnen.
• Die nachstehenden nachstehenden Sicherheitszeichen müssen verwendet werden:
| Die Zeichen (in Bild B.1a und Bild B.1.b) sind an einer gut sichtbaren Stelle innerhalb von 2 m in der Nähe des Schwimmbeckens anzubringen. |
  |
| Es wird empfohlen, das Zeichen (in Bild B.2) an einer gut sichtbaren Stelle innerhalb von 2 m in der Nähe des Schwimmbeckens anzubringen. |
 |
