Referenzen
Zufriedene Kunden sind die beste Referenz
Unsere Referenzen aus dem Bereich Schwimmbadbau
Lassen Sie sich inspirieren von zahlreichen Projekten im Schwimmbadbau, die wir für unsere Kunden realisieren durften - von privaten Pools über öffentliche Schwimmbäder bis hin zu Speziallösungen im Wellnessbereich.
Sie suchen etwas Bestimmtes? Dann filtern Sie einfach unsere Referenzen.
Betonschalsteinbecken 8*4*1,5 m mit Folie adriablau
Beckenkörper gemauert, 8,0 x 4,0 x 1,5 m
Folieauskleidung 1,5 mm gewebeverstärkt , adriablau
Kunststoff- Einbauteile
Leiter V4A

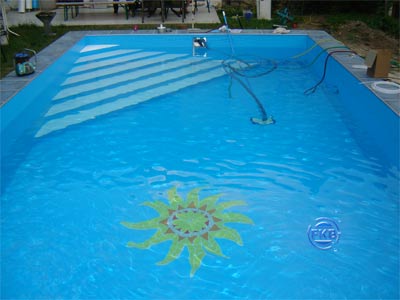

Freibecken 8*4*1,5 m mit Ecktreppe und Applikation
Beckenkörper gemauert, 8,0 x 4,0 x 1,5 m , innen liegende Ecktreppe
Folieauskleidung 1,5 mm gewebeverstärkt , adriablau, Applikation Sonne
V4A Einbauteile, Lahme Taifun Duo Gegenstromanlage
Schwimmbecken 4*8*1,5 m mit aussenliegender Treppe
Beckenkörper gemauert, 8,0 x 4,0 1,5 m , mit aussenliegender gerader Treppe
Folieauskleidung 1,5 mm gewebeverstärkt , adriablau , Boden Blue Stone
Kunststoff- Einbauteile

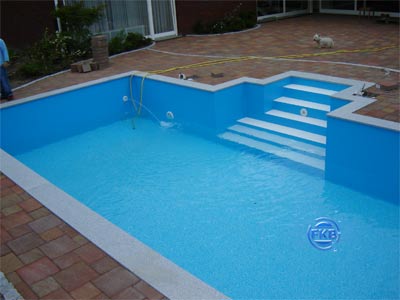

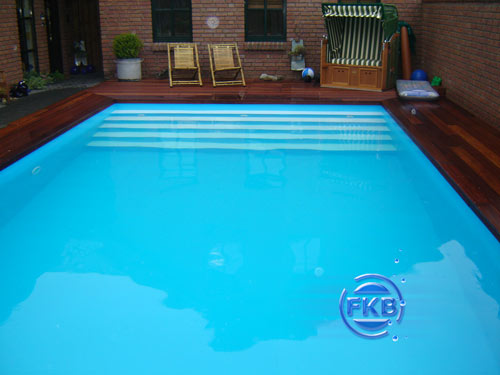

Schwimmbecken 8*4*1,5 m mit gerader Treppe
Beckenkörper gemauert, 8,0 x 4,0 x 1,5 m , mit aussenliegender gerader Treppe
Folieauskleidung 1,5 mm gewebeverstärkt , adriablau
Kunststoff- Einbauteile
Ausstellungbecken Coswig 3,20*5,30*1,35 m
Ausstellungsbecken Coswig 3,20 x 5,30 x 1,35 m mit Aussenliegender Ecktreppe
Folieauskleidung: Schwimmbadfolie Alkorplan 2000 Bordüre am Beckenrand und auf dem Fußboden ( S/W ), schwarzer Trittschutz auf Treppenanlage
Rotguß-Einbauteile mit Edelstahlblende / Edelstahleinbauteile
Schwimmbadüberdachung Hamburg
Schwimmbad Abdeckung BAC Isola
Technik
Steuerung: - Schaltschrank , Heizungs- und Solarsteuerung , PN-Wandler für Attraktionen, kpl. mit Motorschutz für alle Pumpen und Aggregate
Filtration und Desinfektion: - Filteranlage Luxus mit einem Hochschichtfilterkessel 650 mm und einer Speck Pumpe Serie 90- Kartuschenfilter System 2- Dosieranlage DOS CL 2 ( Chlor / pH ) - UV-Desinfektionsanlage UV-C 70000
Rückspülung:- Stangenrückspülautomat DN 50 ( gesteuert über Schaltschrank )- PN-Kompressor ( Luft für Rückspülautomat / alternativ Wasser )
Wassererwärmung: - Solaranlage OKU 18 m² (120% der Beckenoberfläche)- Wärmepumpe JOY 13
Attraktionen:- Luftsprudelanlagein der Treppe bestehend aus Luftsprudelsitz 2-fach- Schwalldusche Welle- Gegenstromschwimmanlage Taifun Duo- Massageanlage Lahme
Massaranduba - Holzdeck

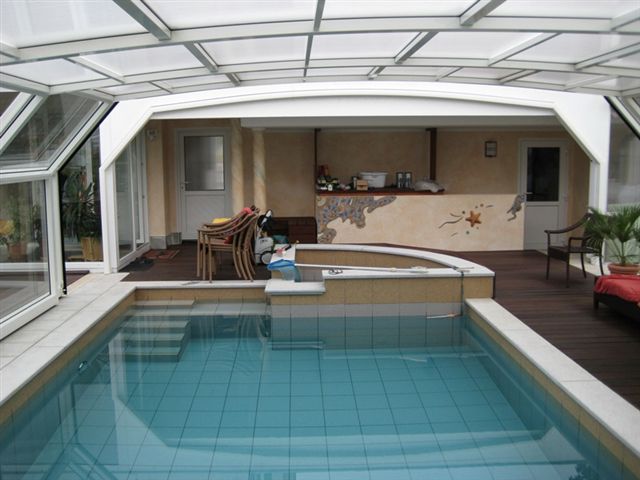

Schwimmbecken mit Whirlpool und Überdachung
Beckenkörper 4*8*1,5 mit Treppe und Whirlpool an StirnseiteGegenstromschwimmanlage Taifun DuoMassageanlageBodenluftsprudelRotgußeinbauteileUnterwasserscheinwerfer 2x 300WBeckenrandsteine GranitHeizungswärmetauscherZweikreis-System für Whirlpool
3D Einbauteile in Schwimmbecken 4x8
Einbauschema Schwimmbecken 4x8 Bilder (Vergrößerte Ansicht durch anklicken):
Skimmer :
Skimmer Detail :
Skimmer mit Verrorhung :
Oberflächenabsauger in Treppe
Einlaufdüsen Aufteilung 2x2 :
Geweih Einlaufdüsen :
Schnitt durch Einlaufdüsen :
Schnitt durch Einlaufdüsen :
Bodenablauf in Bodenplatte :
Bodenablauf Detail :
Bodenablauf Schnitt 2 :
Chlordosierer im Bypass :
Längsschnitt Schwimmbecken :
Längsschnitt Schwimmbecken :
Schnitt Ecke durch UWS
Technikraum :
Bei dem hier gezeigten Technikraum handelt es sich um eine Beispielinstallation für private Schwimmbecken von ca. 3,5*7,0 - 5*10 m.Die Verrohrung ist für 2 Skimmer, 1 Bodenablauf, 1 Bodensaugeranschluss sowie 2 x 2 Einlaufdüsen konzipiert.

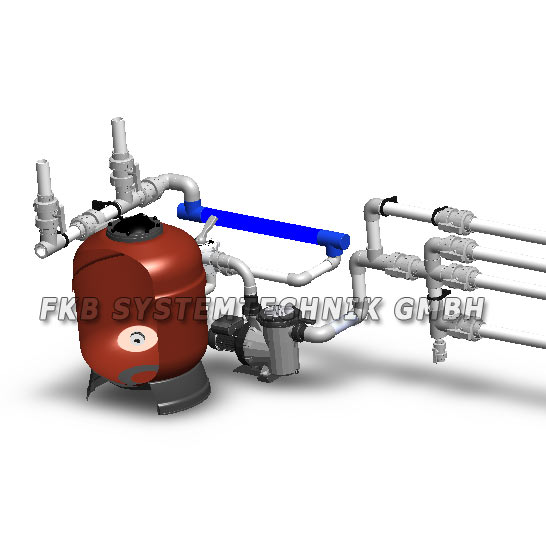

3D Technikraum
Schwimmbecken Technikraum Planung (Vergrößerte Ansicht durch anklicken):
Technikraum :
Technikraum an Pool :
Ansicht Technikraum :
Technikraum mit Pumpensumpf :
Draufsicht Technikschacht :
Ansicht Bypässe :
Ansicht Ansaugverrohrung :
Saugleitung mit Kugelhahn :
Ansaugung :
Verrorhung Pumpe / filter
Bypassverrohrung :
Chlordosierer im Bypass :
Düsenleitung Aufteilung :
Technikraum Schnitt :
Technikraum Schnitt :
Technikraum :
Bei dem hier gezeigten Technikraum handelt es sich um eine Beispielinstallation für private Schwimmbecken von ca. 3,5*7,0 - 5*10 m. Die Verrohrung ist für 2 Skimmer, 1 Bodenablauf, 1 Bodensaugeranschluss sowie 2 x 2 Einlaufdüsen konzipiert.
Rohbau Ausstellungsbecken Coswig 3,20*5,30*1,35 m
Schwimmbadbau Betonbecken mit Betonschalsteinen 3,2*5,3 m mit Treppe
Hergestellt wird ein Schwimmbecken 3,2*5,3*1,35 m mit Treppenanlage und Fundament für eine Schwimmbadüberdachung.
Folienauskleidung Ausstellungsbecken Coswig 3,20 *5,30 m 1,35 m tief
Folienauskleidung mit Treppenanlage und Bordüre
Folieauskleidung mit Schwimmbadfolie Alkorplan 2000
Bordüre am Beckenrand und auf dem Fußboden ( S/W )
Treppenanlage mit schwarzer Trittschutzfolie
Holzdeck Ausstellungbecken Coswig 3,20*5,30*1,35 m
Massaranduba - Holzdeck
Die Holzart Massaranduba stammt aus Brasilien. Es hat die Resistenzklasse 1 ( über 25 Jahre Lebensdauer ), ist also noch widerstandsfähiger als das bekanntere Bangkirai.
Das Holz ist extrem hart und absolut wassertunempfindlich. Eine chemische Behandlung ist auch bei direktem Erdkontakt nicht notwendig.
Das Holz hat eine schöne rotlich-braune Färbung und im Gegensatz zum Bangkirai muss nicht mit Pinholes gerechnet werden. Nach der Verlegung wurde das Holz mit ÖL geölt.
Technik - Ausstellungbecken Coswig 3,20*5,30*1,35 m
Steuerung:
- Schaltschrank , Heizungs- und Solarsteuerung , PN-Wandler für Attraktionen, kpl. mit Motorschutz für alle Pumpen und Aggregate
Filtration und Desinfektion: - Filteranlage Luxus mit einem Hochschichtfilterkessel 650 mm und einer Speck Pumpe Serie 90 - Kartuschenfilter System 2 - Dosieranlage DOS CL 2 ( Chlor / pH ) - UV-Desinfektionsanlage UV-C 70000
Rückspülung: - Stangenrückspülautomat DN 50 ( gesteuert über Schaltschrank ) - PN-Kompressor ( Luft für Rückspülautomat / alternativ Wasser )
Wassererwärmung:- Solaranlage OKU 18 m² (120% der Beckenoberfläche) - Wärmepumpe JOY 13
Attraktionen - Ausstellungsbecken Coswig 3,20*5,30*1,35 m
Wasserattraktionen im Ausstellungsbecken:
- Luftsprudelanlage in der Treppe bestehend aus Luftsprudelsitz 2-fach
- Schwalldusche Welle
- Gegenstromschwimmanlage Taifun Duo
- Massageanlage Lahme
Videos:
Schwalldusche:
Gegenstromanlage Taifun Duo:
Massageanlage:
Luftsprudelsitze:
Mehr Videos finden Sie auf unserem YouTune-Kanal
Überdachung - Ausstellungbecken Coswig 3,20*5,30*1,35 m
Schwimmbadüberdachung / Überdachung Hamburg
Als Überdachung haben wir eine Überdachung-Hamburg gewählt. Die Breite der Überdachung misst 7,00 m und die Länge ist 6,90 m, die Höhe am größten Element ist 2,80 m.
Die Halle verfügt über eine Schiebetür in der Vorderwand, 3 Schiebetüren seitlich in den Elementen und eine Angeltür in der Rückwand.
Klappbar ist eine Hälfte der Vorderwand und die komplette Rückwand.
Als Oberflächenbeschichtung wurde eine Pulverbeschichtung Rosso gewählt
Unterwasserbeleuchtung - Ausstellungsbecken Coswig 3,20*5,30*1,35 m
Unterwasserbeleuchtung
1 x Unterwasserscheinwerfer Lumiplus LED Version 2.0 mit FernbedienungLeuchtstärke LEDs 2544 lm und bis zu 100000 Betriebsstunden
2 x Mini-Unterwasserscheinwerfer 50W mit Fernbedienung
Mehr Videos finden Sie auf unserem YouTune-Kanal
Abdeckung Ausstellungbecken Coswig 3,20*5,30*1,35 m
Schwimmbadabdeckung BAC Isola mit Aufwickelvorrichtung Rondalino
Thermoabdeckung im Drei-Schicht-Aufbau
Farbe weiß
Netzverlängerung an Aufrollvorrichtung
Fliesen-Schwimmbadsanierung 4x8x1,5 m
Sanierung eines Fliesenbecken mit einer DLW Delifol Schwimmbadfolie
Adaption der Einbauteile auf Flansche .
