Schwimmbad Solaranlage Sunnyflex S+
* inkl. MwSt., zzgl. Versandkosten
Gern beraten wir Sie in einem persönlichem Gespräch.
Sunny Flex S+ - Solarkollektoren
Hinweis: Sunny Flex S+ wird von MTH nicht mehr hergestellt. Als Alternative empfehlen wir die Sun Plate Absorber.
Die Umwandlung der Sonnenenergie in Wärme wird durch Solorabsorber in idealer Art und Weise durchgeführt. Eine solare Wassererwärmung ist ökologisch und ökonomisch sinnvoll. Sie sparen Betriebskosten und können die Wassertemperatur Ihres Schwimmbeckens um ca. 3-8°C erhöhen. Die Solarsysteme Sunny Flex können über die Filteranlage oder über eine gesonderte Pumpe betrieben werden, die Temperaturerhöhung beträt je nach Sonneneinstrahlung und Entfernung zwischen Becken und Dach 3-8°C.
Verfügbar jeweils in 3 Bahnen - 3m - 10m, bitte Auswählen.
Maßbestellungen und weitere Preise gibt es auch auf Anfrage - bitte Entfernung Ihres Beckens zu der gewünschten Dachfläche, Pumpenleistung Ihrer Filteranlage und den Beckeninhalt/ -Abmasse oder -Form angeben.
Wichtig: Die Kollektorenfläche sollte bei abgedeckten Becken 60% und bei unabgedeckten Becken 100% der Wasseroberfläche betragen.
Die Solaranlage Sunnyflex S+ ist zusätzlich gegen über der Sunny Flex Solaranlage mit frostsicheren Fall- und Steigrohren ausgestattet.
Preis pro m² inkl. Montage-, Befestigungsmaterial (ohne Verrohrung zur Pumpe) und Versand!!

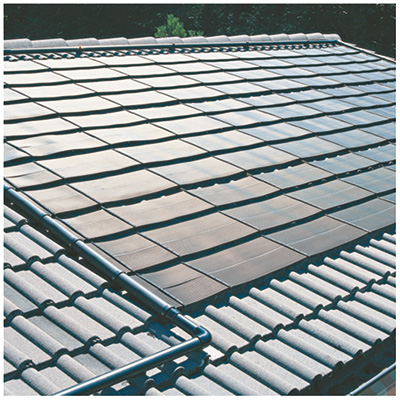

Die Befestigung erfolgt über Schienen, welche mit Spezialkleber auf dem Dach festgeklebt werden. Auf diesen Schienen wird dann die Kollektorfläche befestigt. Dieses System hat sich seit 1979 bewährt und ist erfolgreich bis heute von dem deutschen Hersteller MTH für Qualitativ hochwertige Schwimmbadausrüstung weiterentwickelt und tausendfach verkauft worden.
Lieferumfang
Sunny Flex Solarpanele
KEIN ZUBEHÖR - Bitte bei Bedarf unsere Set`s anschauen!
Mit den Sunny Flex S+ - Schwimmbad - Solarsystemen von MTH sind Sie auf der sicheren Seite.
- hohe Lebensdauer durch hochwertige Materialien (EPDM)
- einfachste Montage, dadurch sehr schnell und risikominimierend.
- frostsichere Absorberfläche
- frostsicher Fall- und Steigrohre ( Sunnyflex "S+" )
- hoher Wirkungsgrad durch die Profilierte Oberfläche, dadurch entsteht eine ca. 1 1/2 größere Fläche als bei einem normalen Kollektoren.
Achten Sie auf hochwertige Materialien beim kauf Ihrer Solaranlage!
- Kollektoren aus ABS härten aus und sind Frost- und Hagelanfällig!
- Andere "billige" Systeme haben meistens eine glatte Oberfläche, minderwertigere und chemikalienanfälligere Materialien!
- Durch die einfachste und schnelle Montage, und dem problemlosen Austausch im Falle eines Falles sparen Sie Zeit und minimieren Unfälle.
EPDM Kollektor aus synthetischem Kautschuk. Zur Montage auf Dächern oder anderen festen Untergründen. Bestehend aus einer Absorberbahnen, 0,34 m breit, Länge 3,0/ 4,0/ 5,0/ 6,0/ 7,0/ 8,0/ 10,0 m, frostfest schon bei sicherer Entleerung der Sammelrohre, effektive Fläche 1,02 m², Leergewicht 4,6 kg, Betriebsgewicht 7,2 kg, max. Durchflußmenge 0,4 cbm/h. Hoher Wirkungsgrad im Arbeitsbereich der Schwimmbeckenerwärmung (Temperaturunterschied zwischen Beckenwasser und Umgebungsluft/Kollektor gering).
Bitte geben Sie bei Sonderbestellungen die Gewünschte Grösse an! z.B. 4*6 m = 24 m²
Sunny Flex S+ Solaranlage | ||
---|---|---|
![]() | ![]() | ![]() |

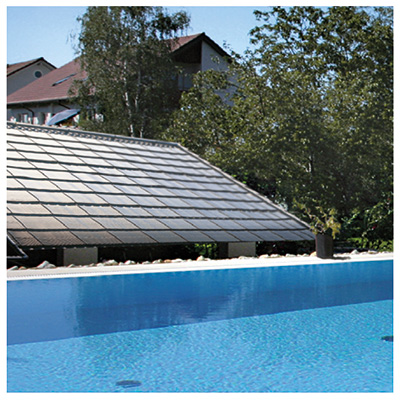

Das allgemeine Freizeitverhalten ändert sich, man plant individueller. Die heimischen vier Wände und der Garten haben einen hohen Stellenwert. Ganz unbeeinträchtigt von den Auswirkungen der Massen-Motorisierung ist es am schönsten, den Sommer im oder am eigenen Pool zu genießen - wäre da nicht das mitteleuropäische Wetter. Eine Solaranlage macht davon unabhängig und hält das Schwimmbadwasser konstant bei angenehmen 24 bis 29°C, selbst bei bewölktem Himmel. Ein nicht abgedecktes Schwimmbecken mit 40 m3 Wasserinhalt erfordert bei nur 22°C Wassertemperatur von Mai bis Oktober ca 1.000 Liter Heizöl. Das sind erhebliche finanzielle Aufwendungen bei den heutigen steigenden Energiepreisen.
![]() |
Beispiel: Badesaison vom 28.04.2012 bis 07.10.2012 Schwimmbecken-Folie 1,5 mm Standort im Raum München Rollladenabdeckung 60 m3 Wasserinhalt 100 % Solarfläche SUNNY FLEX® S+ |
Kollektorfläche In Mitteleuropa sollte die Kollektorfläche etwa der Wasseroberfläche des Beckens entsprechen. Beispiel für ein SUNNY FLEX Kollektorsystem: Die mittlere Kollektortemperatur TF ist bei dem SUNNY Solarkollektorbesonders niedrig, da die gesamte Umwälzpumpmenge durch das Kollektorsystem gefördert wird. Daraus ergibt sich ein Wärmegewinn: Es stehen 20 m2 Solarfläche zur Verfügung: Zur Temperatursteigerung steht eine Leistung von ca. 13 kW zur Verfügung. |

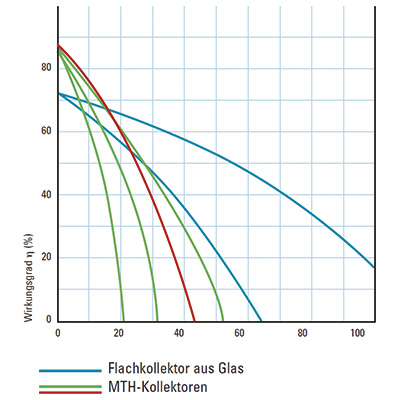

![]() Vergleich handelsübliche Kollektoren / MTH Sunny Flex Kollektoren
|
![]() |

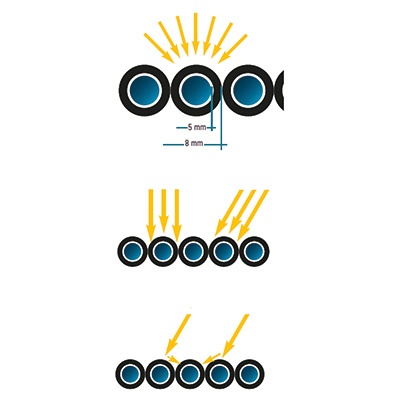

Ihre Solaranlage - Ihr Gewinn Bei einer Solaranlage entstehen bei gleicher Wassertemperatur keinerlei Energiekosten, da das Wasser durch Sonnenenergie erwärmt wird. Diffuse Strahlung ist kein Hindernis für eine maximale Energieaufnahme, da die Oberfläche des SUNNY FLEX® Kollektors viel größer ist als die eines gleich großen Kollektors mit einer glatten Oberfläche. Direkte Sonnenstrahlung kann ungehindert und relativ unabhängig von dem jeweiligen Einstrahlungswinkel direkt von den Kollektorröhrchen aufgenommen und an das darin fließende Schwimmbeckenwasser abgegeben werden. Reflektierte Sonnenenergie trifft in der Regel auf das eine oder andere angrenzende Kollektorröhrchen und wird so ebenfalls genutzt. |
|
SUNNY FLEX S Die durch neue Montagetechnik, chemisch noch einmal beständigeres Material und hohe Ästhetik neue Maßstäbe setzt. Die Sunny Flex S wurde nochmals verbessert - Eine mikrobiozide Ausstattung erhöht selbst bei einer längeren Außerbetriebnahme die Stabilität. Der Name: Sunny Flex S+ |
||||
|

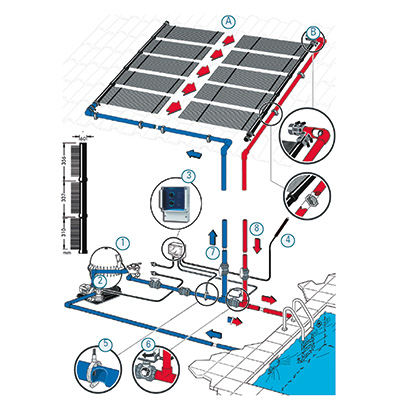

Funktionsschema 1) Der Filter sorgt für sauberes Schwimmbadwasser. 2) Die Umwälzpumpe saugt das Wasser vom Schwimmbecken an und pumpt es durch den Filter, die Solaranlage von A nach B und zum Schwimmbecken zurück. 3) Die automatische Solarsteuerung steuert die Solaranlage. 4) Der Solarfühler sagt der Solarsteuerung, ob genügend Sonnenenergie vorhanden ist, um die Wassertemperatur im Becken zu steigern. 5) Der Wasserfühler sagt der Solarsteuerung, ob das Schwimmbadwasser geheizt werden muss. 6) Das Motorumsteuerventil wird von der Solarsteuerung geschaltet. Wenn die Solaranlage in Betrieb ist, versperrt es den direkten Wasserweg zum Schwimmbecken. 7) Das Handabsperrventil trennt die Solar-Zulaufleitung von dem Filterkreislauf. 8) Das Handabsperrventil trennt die Solar-Rücklaufleitung von dem Filterkreislauf. 9) Rückschlagventil |
![]() |
![]() |
Das Kollektormaterial: Hochmodernes TPE (thermoplastischer Elastomer) ist elastisch wie EPDM, aber wesentlich beständiger gegen chemische Einflüsse. Durch die Zugabe eines antimikrobiellen Additivs ist eine längere Haltbarkeit gegeben. Die Sammelrohre: Nicht aus ABS, sondern aus härterem TPE als das Kollektormaterial. Dieses macht die Rohre beinahe unverwüstlich, stabil und unempfindlich bei Frost, auch bei Solaranlagen, die auf Flachdächern montiert werden. Das Montagesystem: Die einzelnen Sammelrohre werden an Muffe und Nippel zusammengesteckt und mit einer Edelstahlschelle gesichert. |
|

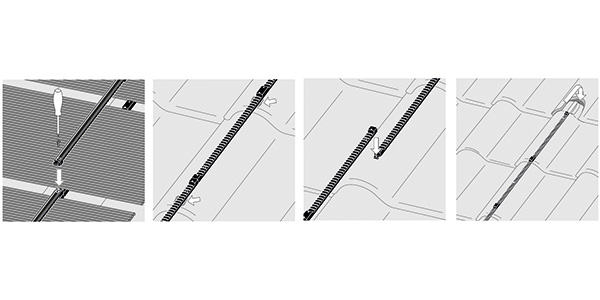

Der Vorteil gegenüber einer geklebten Verbindung liegt auf der Hand: Leicht wieder lösbar, aber trotzdem sehr sicher. Die Solarbahnen werden nicht direkt auf das Dach geklebt, sondern lösbar von einer zweigeteilten Montageschiene sicher gehalten. Das Unterteil der Schiene wird in der Regel auf das Dach geklebt, kann aber auch aufgeschraubt werden. Das spätere Auswechseln einer Solarbahn oder eines einzelnen Sammelrohrs ist somit einfach zu handhaben. |
Technische Daten | ||||||||
---|---|---|---|---|---|---|---|---|
Leergewicht | Gewicht mit Wasser | mittl. Durchflussmenge pro m² | max. Durchflussmenge pro m² | Ø Solarröhrchen, innen | Ø Solarröhrchen, außen | Betriebsdruck | max. Leistung | Druckverlust bei 0,25 m³/h und 5 m Solarlänge |
ca. 3,5 kg/m² | ca. 6,5 kg/m² | 0,25 m³/h | 0,50 m³/h | ca. 5 mm | ca. 8 mm | 2 bar | 850 W/m² | 0,1 bar |
Materialdaten | ||||||||
---|---|---|---|---|---|---|---|---|
Härte | Dichte | Reißfestigkeit | Reißdehnung | Spannung bei 100% | Spannung bei 200% | Spannung bei 300% | Weiterreißfestigkeit | |
71 Shore A | 0,89 g/cm³ | 14,2 N/mm² | 860 % | 2,35 N/mm² | 2,76 N/mm² | 3,19 N/mm² | 25,6 N/mm² |
Weiteres Zubehör, Steuerungen, Fittings usw. finden Sie ebenfalls in unserem Shop.
