Technikwand PP Skimmerbecken inkl. Technik
* inkl. MwSt., zzgl. Versandkosten
Gern beraten wir Sie in einem persönlichem Gespräch.

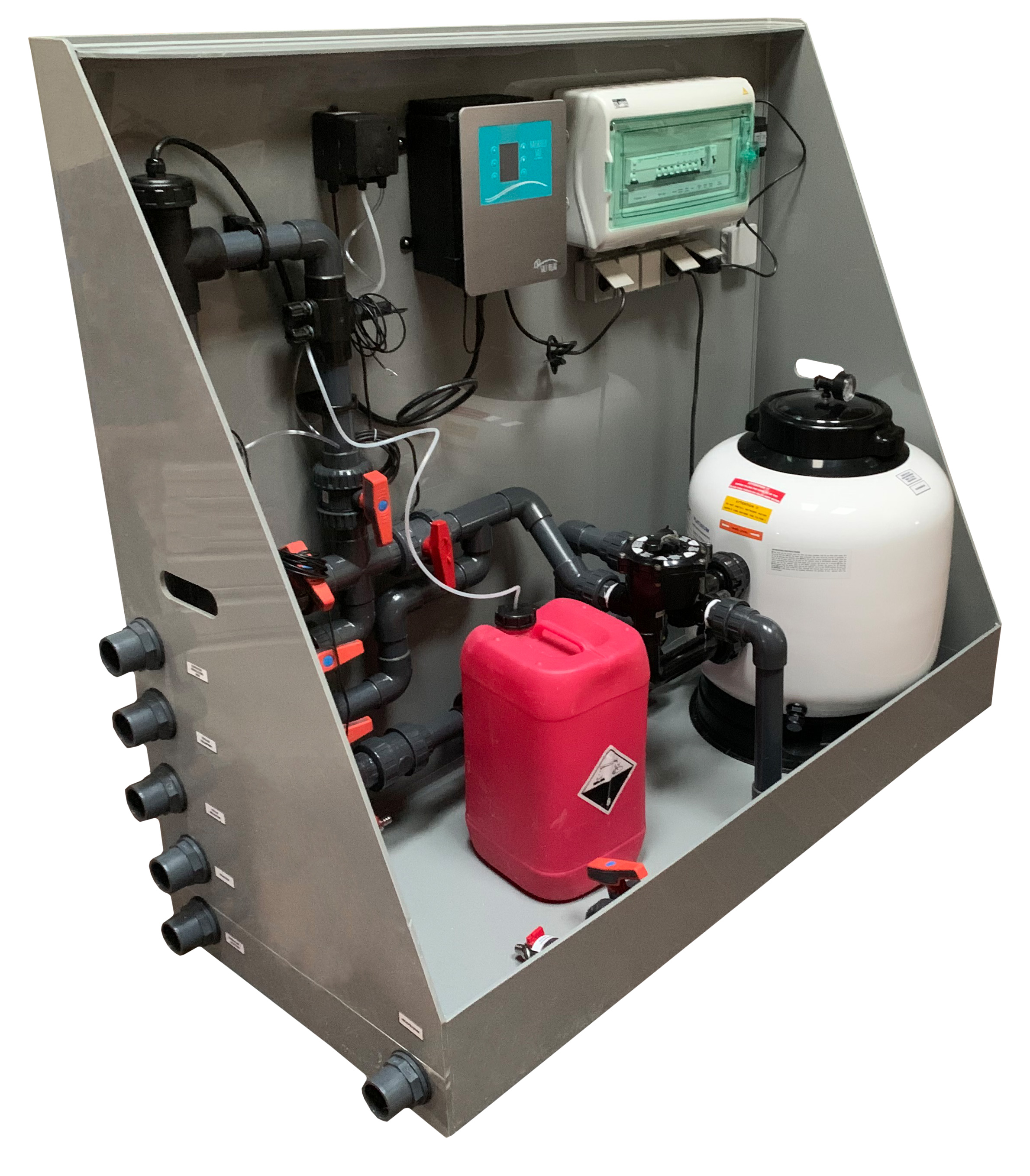

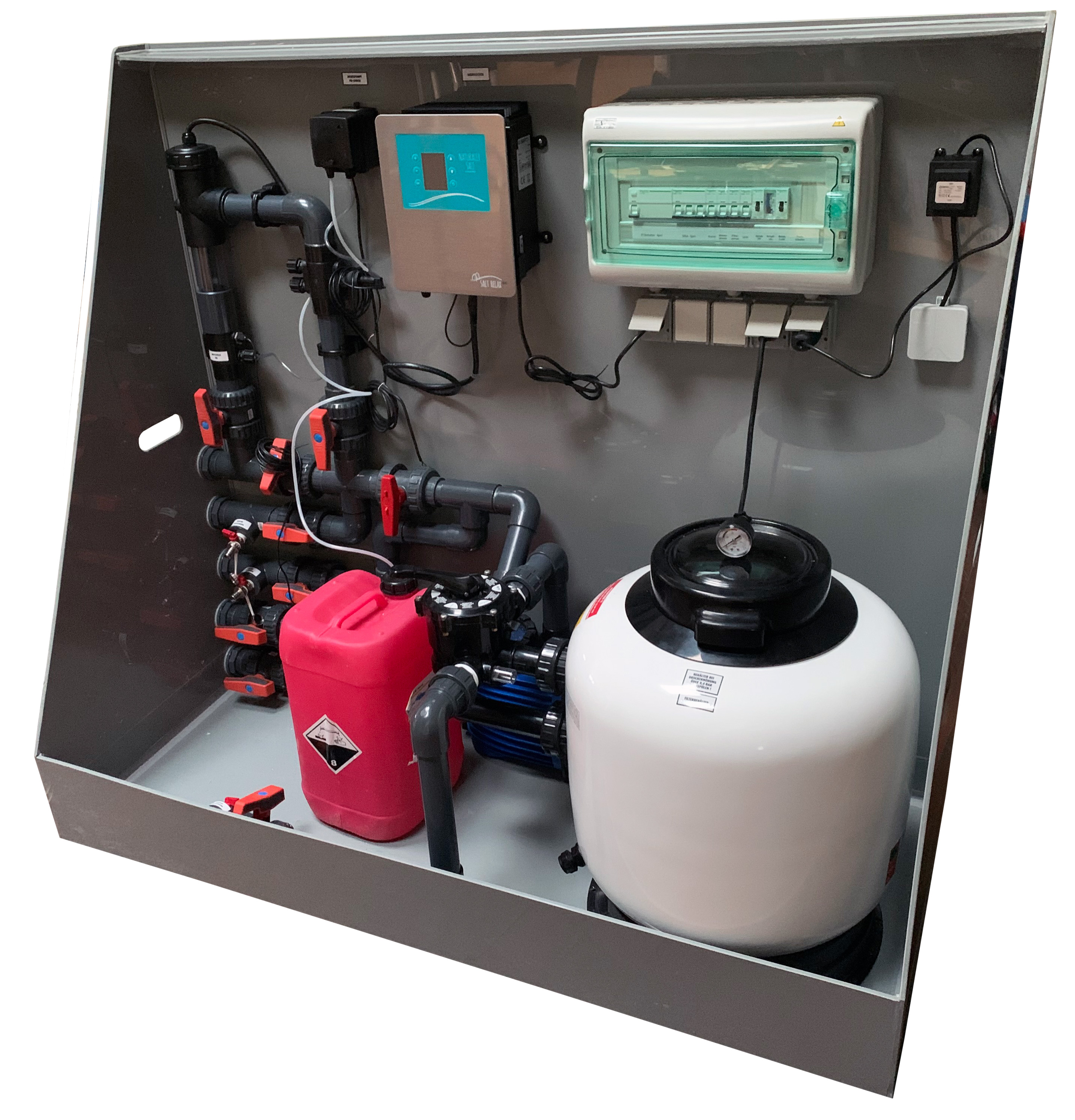

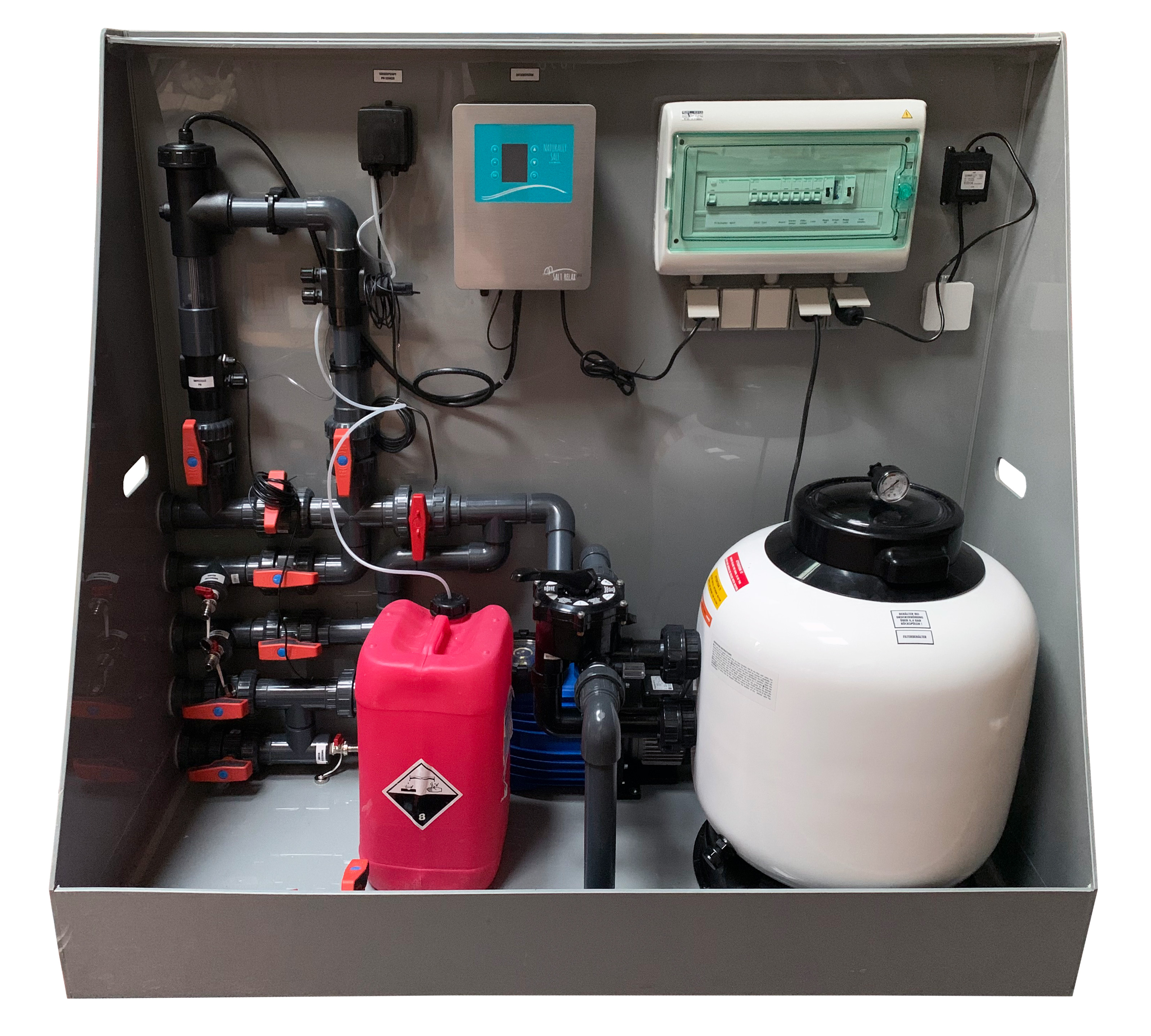

PP Technikwand - hochwertige Polypropylen Technikwände für jedes Skimmerbecken inkl. Technik
Technische Details
• 8 mm Wandstärke
• verstärkte Kanten
• Farbe Grau
• inkl. Lieferung innerhalb Deutschland (außer Inseln)
Technikpakete
Alle Techniksets sind vorinstalliert, verrohrt und verfügen über die notwendige Elektroinstallation.
Für den Transport können einzelne Komponenten aus Sicherheitsgründen in Baugruppen zerlegt werden.
Mit Hilfe unserer Beschriftung und visualisierten Montageanleitung ist eine Montage denkbar einfach.
 |
|
|
|
| Modell | Technikset UV | Technikset Chlor | Technikset Salz |
|---|---|---|---|
| Filterbehälter | Platinum inkl. Filterglas | ||
| Filterpumpe | BWT i-Star II | ||
| Wasseraufbereitung | UV-Anlage 75W | Bayrol Automatic Cl/pH | Bayrol Automatic Salt |
| Elektroverteiler | Schneider Elektro-Schaltkasten | ||
| Verrohrung | auf Technikwand | ||
| Bypass für Heizung | ja | ||
| Trafo für Beleuchtung | nein, optional erhältlich | ||
Ihre Vorteile
• Zeitgerechtes Design und beste Qualität
• Top Preis-Leistungs-Verhältnis
• hohe Langlebigkeit
• hochwertige Materialien, modernste Technik und sorgfältige Verarbeitung
• Hygienisch einwandfrei, farbbeständig, glatte, porenfreie Oberfläche, UV-beständig, abriebbeständig
• keine Osmosebildung möglich
| Technikwand zum Aufstellen | |
|---|---|
 |
Länge: 160 cm |
| Höhe: 140 cm | |
| Tiefe: 70 cm | |
Filterbehälter Platinum II
Platinum II Sandfilter werden aus glasfaserverstärktem Polyester gefertigt und sind mit einem glänzenden Finish versehen. Die Filterbehälter sind mit seitlichem 6-Wege-Ventil, Düsenkreuz, großem Ablasshahn sowie Polypropylen-Filterfuß ausgestattet. An der oberen Öffnung befindet sich ein neues Flanschsystem, wodurch der Austausch des kompletten Flansches inklusive Gewindestehbolzen möglich wird. Ein leichtes öffnen des schwarzen Deckels ist jederzeit möglich. Platinum II Sandfilter überzeugen durch ein sehr gutes Preis-Leistungs-Verhältnis.
Technische Details
• Blauer Filtertank
• Großer, schwarzer Deckel, mit integriertem Manomter und Entlüftungsventil
• Seitliches 6-Wegeventil mit Klebeanschlüssen
• Saugrohre für hohe Durchflussmengen
| d= 500 mm | d= 600 mm | d= 750 mm | |
|---|---|---|---|
| Filtermedium (Körnung 0,4-0,8 mm) (kg) | 90 | 125 | 300 |
| Filtrationsoberfläche (m²) | 0,19 | 0,28 | 0,44 |
| Betriebsdruck (bar) | 2,5 | 2,5 | 2,5 |
| max. Durchfluß (m³/h) | 12 | 15 | 21 |
| Gewicht (kg) | 16,8 | 19 | 31,8 |
Maße
| Filterdurchmesser | Ventil | A | H | M | N |
|---|---|---|---|---|---|
| 500 mm | 1½" | 525 | 770 | 415 | 290 |
| 600 mm | 1½" | 620 | 805 | 455 | 330 |
| 750 mm | 2" | 785 | 925 | 570 | 340 |
BWT i-Star II Filterpumpe
Langlebige selbstansaugende Filterpumpe zur Schwimmbadwasser-Umwälzung in privaten Schwimmbecken. Sie ist leichtgewichtig, selbstansaugend und kompatibel mit der Salzwasserelektrolyse.
Korrosionsbeständigkeit
Pumpenkörper und Vorfilter bestehen aus Polypropylen. Sie sind somit korrosionsbeständig beim Einsatz in Schwimmbecken die mit Salzelektrolyse (max. 5g/l) behandelt werden.
Selbstansaugung
Die Pumpe ermöglicht eine sofortige Aktivierung des Filtersystems und den ordnungsgemäßen Betrieb von automatischen Reinigern, die mit dem Pumpenansaugmechanismus verbunden werden.
Sicherheit
Jetzt noch sicherer: Das Antriebsrad ist so konzipiert, dass die Motorwelle nicht mit dem Beckenwasser in Berührung kommen kann; Fehlerstrom kann deshalb nie versehentlich in den Pool gelangen.
Zuverlässigkeit der mechanischen Dichtung
Montage der Flügelnabe auf einer schützenden Kunststoffwelle.
Technische Daten
• Pumpengehäuse und Vorfilter aus Polypropylen
• Ein- und Ausgänge mit AG, d= 63 mm (Anschlüsse d= 63 mm zum Kleben, im Lieferumfang enthalten) oder IG 1 1/2"
• Großer Vorfilterkorb
• Transparenter Deckel von außen an das Gehäuse geschraubt
• Selbstansaugend
• Pumpe geeignet für die Salzelektrolyse (5g/l)
• Jetzt noch sicherer: Das Antriebsrad ist so konzipiert, dass die Motorwelle nicht mit dem Beckenwasser in Berührung kommen kann. Fehlerstrom kann deshalb nie versehentlich in den Pool gelangen.
• Lieferung mit Werkzeug zum Öffnen des Vorfilters.
| BWT i-Star II 11 | BWT i-Star II 15 | |
|---|---|---|
| Anschluß Saugseite/Druckseite | Ø 63 mm Klebemuffe + 1 1/2" IG | |
| Pumpenleistung | 11 m³/h bei 8 mWs | 15 m³/h bei 8 mWs |
| Leistungsaufnahme | 0,69 kW | 0,97 kW |
| Leistungsabgabe | 0,45 kW | 0,65 kW |
| elektr. Anschluß | 230V 50Hz | |
Leistungsdiagramm
Maßzeichnung
Pool UV-C Desinfektionslampe
Sauberes, klares und frisches Schwimmbadwasser und bis zu 80% weniger Chlor- das neue Spa & Pool UV-C Gerät macht es möglich. Das Wasser wird sicher und umweltschonend desinfiziert. Schimmel-, Bakterien- und Algenbildung bleiben unter Kontrolle und es ist ein Schutz vor Krankheitserregern. Sie brauchen weniger Chlor und andere Chemikalien zum Desinfizieren des Wassers, so dass Chlorgeruch, Hautreizungen und "rote Augen"vermieden werden. Im Vergleich zu anderen UV-C Geräten hat Spa & Pool UV-C eine Reihe einzigartiger Eigenschaften. Wegen der Länge des Edelstahlgehäuses wird das Wasser besonders lange einer hohen Dosis UV-C Strahlung ausgesetzt. Innen ist das Spa & Pool UV-C Gerät elektrolytisch poliert, so dass sich kaum Schmutz absetzen kann. Dadurch ist eine maximale Reflexion gewährleistet und der Wartungsaufwand ist gering. Außerdem sorgt die Reflexion für einen 35% höheren UV-C-Ertrag. Die UV-C-Lampe hat ca. 80% Leistung nach einer Brenndauer von etwa 9000 Stunden.
Vorteile einer UV-C-Behandlung
• Das Wasser bleibt frisch, sauber und klar
• Das Wasser wird sicher und effizient desinfiziert
• Schutz vor Krankheitserregern
• Schimmel-, Bakterien- und Algenbildung bleiben unter Kontrolle
• Der Zusatz von Chlor und anderen Chemikalien kann um bis zu 80% reduziert werden
• Chlorgeruch sowie Haut- und Augenreizungen (rote Augen) werden vermieden
• Umweltfreundlicher als herkömmliche Methoden
• Reagiert im Gegensatz zu Chlor (außer bei hoher Chlorkonzentration) sofort
• Geschmack, Farbe, Geruch und pH-Wert des Wassers bleiben unverändert
• Leicht zu warten
Technische Daten
| Lampe | 4PE-SE-BO1 / 75W |
| UV-C (W) | 25 |
| für Beckeninhalt bis max. | 75 m³ |
| max. Durchfluss | 25 m³/h |
| max. Druck | 2,0 bar |
| Anschluß | d= 63 mm / 50 mm |
| Einbaulänge | ca. 100 cm |
| Stichmaß | ca. 78 cm |
| Gehäuse | PVC |
Wirkungsweise
Das Gerät Spa & Pool UV-C sorgt auf effiziente und umweltfreundliche Weise für sauberes, frisches und klares Wasser. Das Wasser wird mittels einer Pumpe durch das UV-C-Gerät geführt. Dort wird es einer von einer Speziallampe erzeugten UV-C-Strahlung auf einer Wellenlänge von 253,7 Nanometern ausgesetzt. Diese Strahlung neutralisiert Bakterien, Viren und andere Organismen und verhindert ihre Fortpflanzung. UV-C-Strahlung greift nämlich das Erbmaterial (DNA) der Zellen an, so dass sich diese nicht mehr fortpflanzen können. Die Zellen im Wasser sterben ab, und es ist keine Teilung mehr möglich.
Dosieranlagen
Bayrol Automatic Cl/pH
Automatische Regelgeräte für private Pools mit einem Volumen von bis zu 90 m³. Der Automatic Cl/pH misst und regelt zusätzlich die sichere Desinfektion des Beckenwassers mit Chloriliquide.
Die integrierte smart & easy Technologie erlaubt ein besonders schnelles und einfaches Bedienen des Gerätes. Sowohl bei Erstinbetriebnahme als auch im regulären Betrieb unterstützt die smart & easy Technologie den Nutzer und führt ihn aktiv durch die notwendigen Einstellungen. Auf Tastendrück öffnet sich das Menü, das den Benutzer aktiv durch die Kalibrierung der Sonden führt. Sollten einmal ein Zweifel am einwandfreien Ablauf der automatischen Poolpflege bestehen kann ein einfacher Selbsttest der verschiedenen Gerätefunktionen durchgeführt werden.
Bayrol Automatic Salt
Automatic SALT ist das vollautomatische Salzelektrolyse-System für perfekte Wasserqualität in allen Salzwasserpools. Das Design der Zelle und der Smart&Easy - Connector machen die Installation besonders einfach. Entwickelt und hergestellt in Deutschland, erfüllt Automatic SALT alle Qualitätskriterien von BAYROL Technik.
Automatic SALT sorgt für einen konstanten pH-Wert und Desinfektionsmittelgehalt. Die Elektrolysezelle erzeugt dabei kontinuierlich das benötigte Chlor aus dem im Wasser gelösten Salz.
Sicherheitstechnische Angaben in der Bedienungsanleitung und Anleitungsblättern, die dem Schwimmbecken beigefügt sind.
Vor dem Bau und der Benutzung des Schwimmbeckens müssen sämtliche Informationen in der Betriebsanleitung sorgfältig gelesen und verstanden werden. Warnhinweise, Anleitungen und Sicherheitsrichtlinien umfassen einige allgemeine Risiken in Bezug auf Freizeitbeschäftigung im Wasser, sie können jedoch nicht sämtliche Risiken und Gefährdungen in allen Fällen behandeln. Bei jeglicher Aktivität im Wasser wird Vorsicht, gesunder Menschenverstand und gutes Urteilsvermögen walten gelassen. Diese Angaben und Anleitungen müssen für die spätere Nutzung aufbewahrt werden.
Sicherheit von Nichtschwimmern:
• Es ist jederzeit eine ständige, aktive und wachsame Beaufsichtigung schwacher Schwimmer und Nichtschwimmer durch eine sachkundige erwachsene Aufsichtsperson erforderlich (es wird daran erinnert, dass das größte Risiko des Ertrinkens bei Kindern unter 5 Jahren besteht).
• Es wird eine sachkundige erwachsene Person bestimmt, die das Becken überwacht, wenn es benutzt wird.
• Schwache Schwimmer oder Nichtschwimmer sollten persönliche Schutzausrüstung tragen, wenn sie ins Schwimmbecken gehen.
• Wenn das Schwimmbecken nicht benutzt oder überwacht wird, werden sämtliche Spielsachen aus dem Schwimmbecken und seiner Umgebung entfernt, um zu verhindern, dass Kinder davon angezogen werden.
Sicherheitsvorrichtungen:
• Es wird empfohlen, eine Absperrung zu errichten (und sämtliche Türen und Fenster zu sichern, sofern zutreffend), um unberechtigten Zutritt zum Schwimmbecken zu vermeiden.
• Absperrungen, Beckenabdeckungen, Alarmanlagen oder ähnliche Sicherheitsvorrichtungen sind sinnvolle Hilfsmittel, ersetzen jedoch keine ständige und sachkundige Überwachung durch erwachsene Personen.
Sicherheitsausrüstung:
• Es wird empfohlen, Rettungsausrüstung (z. B. einen Rettungsring, Sanikasten) in der Nähe des Beckensaufzubewahren.
• Ein funktionierendes Telefon und eine Liste von Notrufnummern werden in der Nähe des Schwimmbeckens aufbewahrt.
Sichere Nutzung des Schwimmbeckens:
• Sämtliche Nutzer, insbesondere Kinder, werden dazu ermuntert, schwimmen zu lernen.
• Jeder der ein Schwimmbecken benutzt soll Erste Hilfe Maßnahmen (Herz-Lungen-Wiederbelebung) erlernen und diese Kenntnisse regelmäßig auffrischen. Das kann bei einem Notfall einen lebensrettenden Unterschied ausmachen.
• Sämtliche Beckenbenutzer, einschließlich Kinder, anweisen, was in einem Notfall zu tun ist.
• Niemals in flaches Wasser springen. Das kann zu schweren Verletzungen oder zum Tode führen.
• Das Schwimmbecken nicht benutzen, wenn man unter dem Einfluss von Alkohol, Drogen, Betäubungsmitteln, Medikamenten oder anderen Substanzen steht, welche die Fähigkeit zur sicheren Nutzung des Beckens beeinträchtigen können.
• Beckenabdeckungen vor dem Betreten des Schwimmbeckens vollständig von der Wasseroberfläche entfernen, wenn sie verwendet werden.
• Die Nutzer des Schwimmbeckens werden vor durch das Wasser verbreiteten Krankheiten geschützt, indem das Wasser stets aufbereitet und hygienisch unbedenklich gehalten wird. Die Richtlinien zur Wasseraufbereitung in der Gebrauchsanleitung werden zu Rate gezogen und eingehalten.
• Chemikalien (z. B. Produkte für die Wasseraufbereitung, Reinigung oder Desinfektion) außerhalb der Reichweite von Kindern aufbewahren.
• Abnehmbare Leitern sind auf einer waagerechten Fläche anzuordnen.
• Die nachstehenden nachstehenden Sicherheitszeichen müssen verwendet werden:
| Die Zeichen (in Bild B.1a und Bild B.1.b) sind an einer gut sichtbaren Stelle innerhalb von 2 m in der Nähe des Schwimmbeckens anzubringen. |
  |
| Es wird empfohlen, das Zeichen (in Bild B.2) an einer gut sichtbaren Stelle innerhalb von 2 m in der Nähe des Schwimmbeckens anzubringen. |
 |
