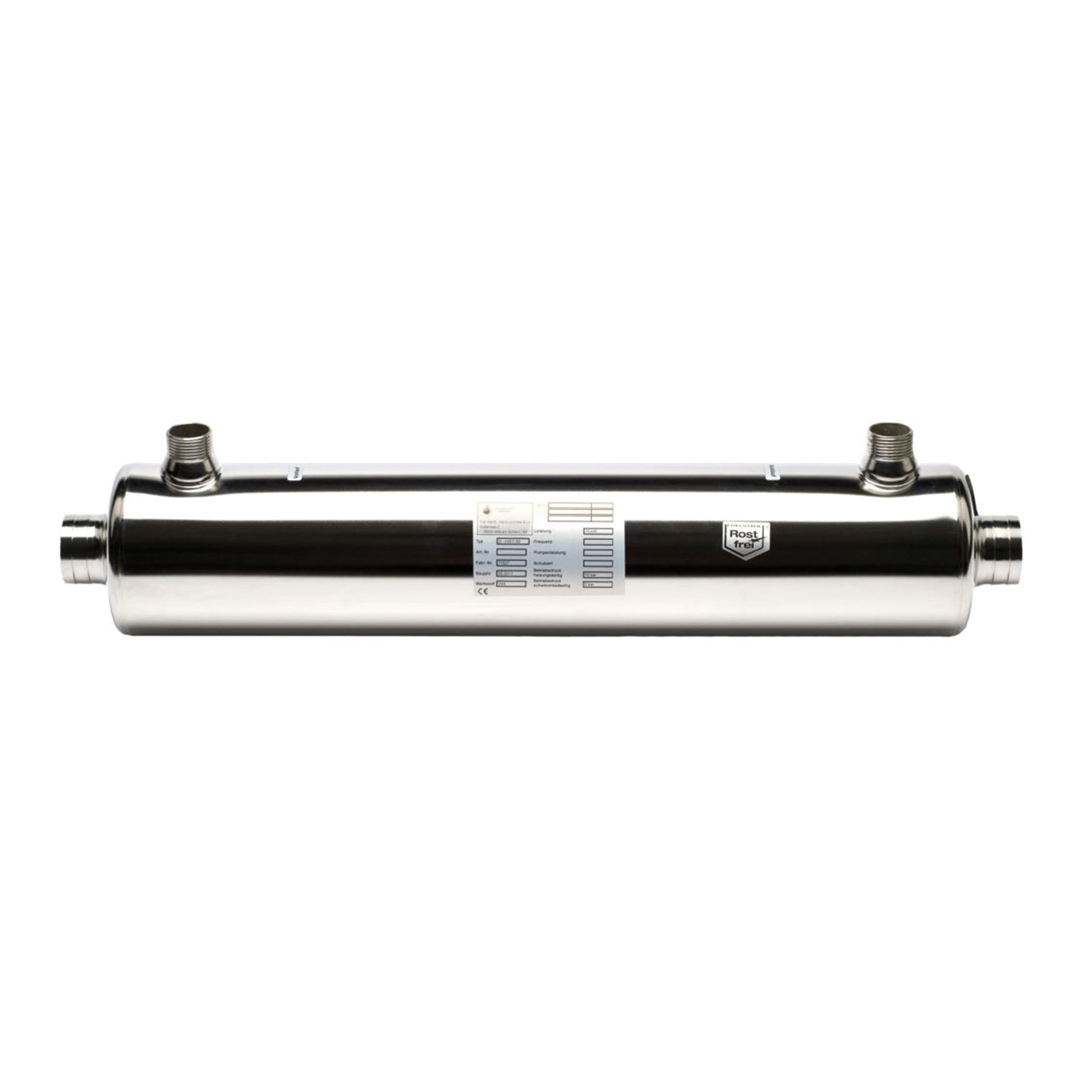

Wärmetauscher Pool DAPRA NWT Niedertemperatur
* inkl. MwSt., zzgl. Versandkosten
Gern beraten wir Sie in einem persönlichem Gespräch.
Dapra Niedertemperatur-Wärmetauscher aus V4A hochglanzpoliert. Nicht für Salzwasserpools geeignet!
Niedertemperatur-Wärmetauscher sind zur Erwärmung von Badewasser durch Warmwasser (Heizung, Solaranlagen, Wärmepumpen oder Niedertemperatur-Heizungssysteme) bestimmt.
Erwärmung von Badewasser durch Niedertemperatur-Heizsysteme - Wasser/Wasser Wärmetauscher, in gewohnt hochwertiger Verarbeitung und Bauweise, durch die außergewöhnlich große Austauschfläche hervorragend geeignet für Niedertemperatursysteme bei 40/50° C. Beim Modell D-NWT 35 führt im 10 Meter langen gewickelten Rohr eine primäre Temperatursteigerung von 1° C schon zu einer Leistungserhöhung von ca. 2 kW. Wie alle Rohrschlangenwärmetauscher direkt oder im Bypass-System in den Badewasserkreislauf einzubinden.
Wasser/Wasser Wärmetauscher, konzipiert als Glattrohr-Schlangenwärmetauscher im Gegenstromprinzip, fachmännisch verschweißt und erstklassig verarbeitet. Die Materialveredelung durch Komplett-Beizung, Passivierung und externer Elektropolitur garantiert eine lange Lebensdauer des Gerätes. Diese Wärmetauscher bieten maximale Energieeffizienz bei minimalem Druckverlust. Wie alle Rohrschlangenwärmetauscher direkt oder im Bypass-System in den Badewasserkreislauf einzubinden.
• Glattrohr-Schlangenwärmetauscher im Gegenstromprinzip betrieben
• Vollständig aus Edelstahl AISI 316, gebeizt, passiviert und extern elektropoliert Mit Innenmantel und Prallteller zur optimalen Aufnahme der Primärenergie
• Chlorbeständig, nicht salzbeständig
• Maximale Energieeffizienz bei minimalem Druckverlust
• Direkt oder im Bypass-System in den Badewasserkreislauf einzubinden
Betriebsdruck
• schwimmbadseitig: 3 bar
• heizungsseitig: 10 bar
Anschluß
• schwimmbadseitig: Kombimuffe + Innengewinde
• heizungsseitig: Außengewinde
Technische Daten
D-NWT 18 | D-NWT 35 | |
---|---|---|
Wärmeleistung bei 50°C | 30 kW | 60 kW |
25.800 kcal/h | 51.600 kcal/h | |
Temperaturdifferenz (30°C) | 1 kW/°C | 2 kW/°C |
Wärmeleistung bei 50°C/(40°C) primär / 20°C sekundär | 30 kW (20 kW) | 60 kW (40 kW) |
Wärmeleistung bei 50°C/(40°C) primär / 24°C sekundär | 26 kW (16 kW) | 52 kW (32 kW) |
Wärmeleistung bei 50°C/(40°C) primär / 28°C sekundär | 22 kW (12 kW) | 44 kW (24 kW) |
Austauschfläche | 0,35 m² | 0,79 m² |
Durchflussmenge primär | 2 m³/h | 2,8 m³/h |
Durchflussmenge sekundär | 10 m³/h | 12 m³/h |
Druckverlust primär | 0,12 bar | 0,34 bar |
Druckverlust sekundär | 0,18 bar | 0,25 bar |
Max. Betriebsdruck primär | 10 bar | |
Max. Betriebsdruck sekundär | 3 bar | |
Werkstoff gebeizt, elektropoliert | AISI 316/ 1.4404 | |
Gewicht | 6 kg | 12 kg |
Maßzeichnung
A (mm) | B (Ø) | C (mm) | D (mm) | E (IG) | F (AG) | |
---|---|---|---|---|---|---|
D-NWT 18 | 680 | 125 | 495 | 50 | 1 1/2" | 1" |
D-NWT 35 | 1050 | 160 | 820 | 50 | 1 1/2" | 1" |
WÄRMETAUSCHER FÜR WARMWASSERHEIZUNGSANLAGEN
Wärmetauscher zur Beheizung des Schwimmbadwassers durch Pumpen-Warmwasserheizungsanlagen. Die Wärmeübertragung erfolgt im Gegenstromprinzip ausschließlich während der Filterlaufzeit (elektrische Verriegelung von Heizungs- und Schwimmbadumwälzkreislauf). Die Zirkulation des Primärkreislauf (Heizung) außerhalb der Filterlaufzeit (Sekundärkreislauf) ist sicher zu verhindern! Grundsätzlich ist der Einbau eines Wärmetauscher im Bypass empfehlenswert!
Sicherheitstechnische Angaben in der Bedienungsanleitung und Anleitungsblättern, die dem Schwimmbecken beigefügt sind.
Vor dem Bau und der Benutzung des Schwimmbeckens müssen sämtliche Informationen in der Betriebsanleitung sorgfältig gelesen und verstanden werden. Warnhinweise, Anleitungen und Sicherheitsrichtlinien umfassen einige allgemeine Risiken in Bezug auf Freizeitbeschäftigung im Wasser, sie können jedoch nicht sämtliche Risiken und Gefährdungen in allen Fällen behandeln. Bei jeglicher Aktivität im Wasser wird Vorsicht, gesunder Menschenverstand und gutes Urteilsvermögen walten gelassen. Diese Angaben und Anleitungen müssen für die spätere Nutzung aufbewahrt werden.
Sicherheit von Nichtschwimmern:
• Es ist jederzeit eine ständige, aktive und wachsame Beaufsichtigung schwacher Schwimmer und Nichtschwimmer durch eine sachkundige erwachsene Aufsichtsperson erforderlich (es wird daran erinnert, dass das größte Risiko des Ertrinkens bei Kindern unter 5 Jahren besteht).
• Es wird eine sachkundige erwachsene Person bestimmt, die das Becken überwacht, wenn es benutzt wird.
• Schwache Schwimmer oder Nichtschwimmer sollten persönliche Schutzausrüstung tragen, wenn sie ins Schwimmbecken gehen.
• Wenn das Schwimmbecken nicht benutzt oder überwacht wird, werden sämtliche Spielsachen aus dem Schwimmbecken und seiner Umgebung entfernt, um zu verhindern, dass Kinder davon angezogen werden.
Sicherheitsvorrichtungen:
• Es wird empfohlen, eine Absperrung zu errichten (und sämtliche Türen und Fenster zu sichern, sofern zutreffend), um unberechtigten Zutritt zum Schwimmbecken zu vermeiden.
• Absperrungen, Beckenabdeckungen, Alarmanlagen oder ähnliche Sicherheitsvorrichtungen sind sinnvolle Hilfsmittel, ersetzen jedoch keine ständige und sachkundige Überwachung durch erwachsene Personen.
Sicherheitsausrüstung:
• Es wird empfohlen, Rettungsausrüstung (z. B. einen Rettungsring, Sanikasten) in der Nähe des Beckensaufzubewahren.
• Ein funktionierendes Telefon und eine Liste von Notrufnummern werden in der Nähe des Schwimmbeckens aufbewahrt.
Sichere Nutzung des Schwimmbeckens:
• Sämtliche Nutzer, insbesondere Kinder, werden dazu ermuntert, schwimmen zu lernen.
• Jeder der ein Schwimmbecken benutzt soll Erste Hilfe Maßnahmen (Herz-Lungen-Wiederbelebung) erlernen und diese Kenntnisse regelmäßig auffrischen. Das kann bei einem Notfall einen lebensrettenden Unterschied ausmachen.
• Sämtliche Beckenbenutzer, einschließlich Kinder, anweisen, was in einem Notfall zu tun ist.
• Niemals in flaches Wasser springen. Das kann zu schweren Verletzungen oder zum Tode führen.
• Das Schwimmbecken nicht benutzen, wenn man unter dem Einfluss von Alkohol, Drogen, Betäubungsmitteln, Medikamenten oder anderen Substanzen steht, welche die Fähigkeit zur sicheren Nutzung des Beckens beeinträchtigen können.
• Beckenabdeckungen vor dem Betreten des Schwimmbeckens vollständig von der Wasseroberfläche entfernen, wenn sie verwendet werden.
• Die Nutzer des Schwimmbeckens werden vor durch das Wasser verbreiteten Krankheiten geschützt, indem das Wasser stets aufbereitet und hygienisch unbedenklich gehalten wird. Die Richtlinien zur Wasseraufbereitung in der Gebrauchsanleitung werden zu Rate gezogen und eingehalten.
• Chemikalien (z. B. Produkte für die Wasseraufbereitung, Reinigung oder Desinfektion) außerhalb der Reichweite von Kindern aufbewahren.
• Abnehmbare Leitern sind auf einer waagerechten Fläche anzuordnen.
• Die nachstehenden nachstehenden Sicherheitszeichen müssen verwendet werden:
Die Zeichen (in Bild B.1a und Bild B.1.b) sind an einer gut sichtbaren Stelle innerhalb von 2 m in der Nähe des Schwimmbeckens anzubringen. |
![]() ![]() |
Es wird empfohlen, das Zeichen (in Bild B.2) an einer gut sichtbaren Stelle innerhalb von 2 m in der Nähe des Schwimmbeckens anzubringen. |
![]() |
